Control temperatura soldador

          Los soldadores (cautin) más profesionales tiene control de temperatura.  Si no lo tenemos porque nos parece excesivo para el uso que le damos o como en mi caso por falta de espacio, nos puede venir bien un control simple que baje la temperatura del soldador y evitar que se "achicharre" cuando no queremos desconectarlo pero vamos a tardar un rato indeterminado en volver a usarlo porque estamos preparando el circuito o buscando ese componente que se resiste a ser encontrado.

          La solución cuesta menos de 2€. Un enchufe macho, un conmutador deslizante y un diodo 1N4007. Simplemente pasamos la corriente directamente o a través del diodo (pasan pocos miliamperios). El circuito puede ponerse en una caja aparte, pero lo he visto más práctico incluirlo en el propio enchufe.

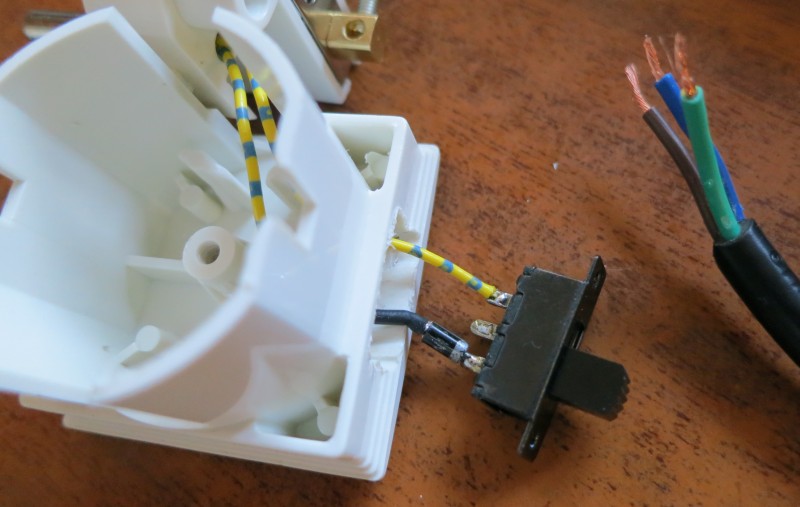

          En un lado del conmutador el diodo (da igual la polaridad) y en el otro directo . Ambos van a uno de los enchufes. En el centro irá el cable al soldador, el marron o el azul. El verde es la toma de tierra.

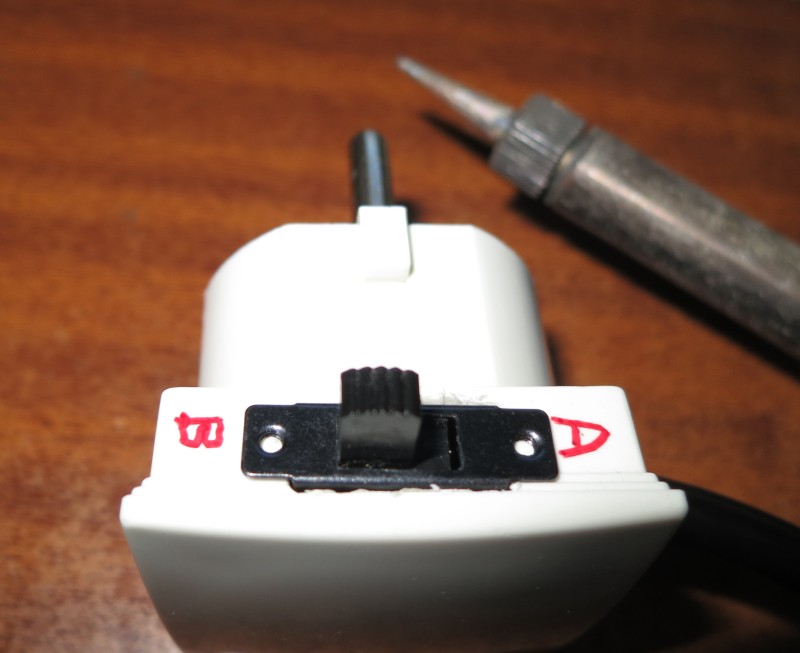

          El conmutador ha entrado a presión en el hueco practicado. No han hecho falta los tornillos. Así tenemor la opción de calor Alto o Bajo.

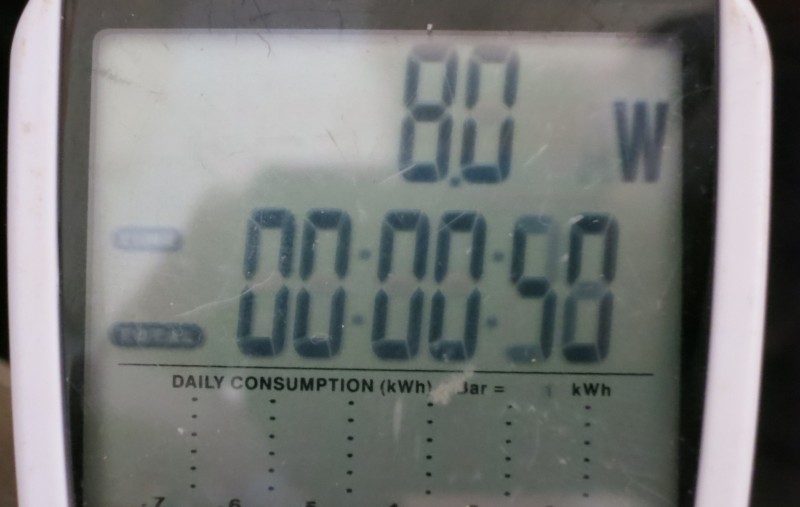

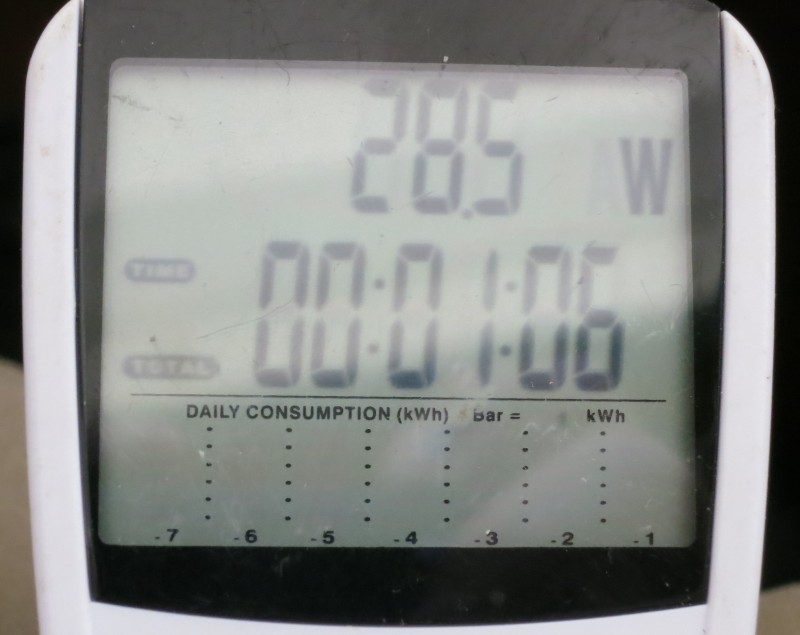

         A la izquierda los watios con posición Alta y llega a unos 280ºC y a la derecha en baja y desciende a unos 150ºC al cabo de unos minutos.

         ¡¡¡Cuidado!!! Antes de hacer el sistema hay que asegurarse de que el soldador no tiene ya un diodo incluido (lo he visto en la marca JBC). Se mide con un multimetro la conducción a través del soldador y se verá que en un sentido pasa corriente y en el otro no. En este caso no puede ponerse el "invento"

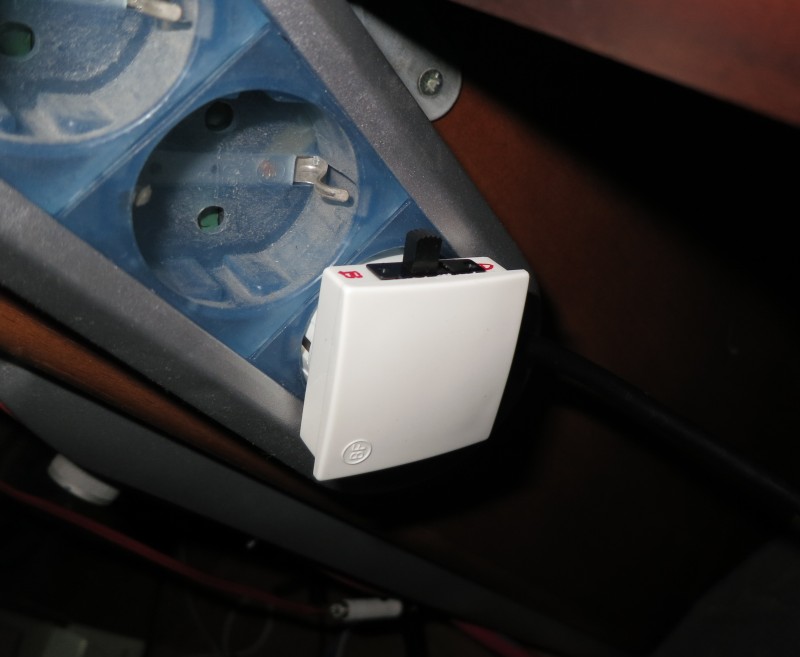

El "invento" enchufado con las dos posiciones disponibles
