Iluminación infrarroja para Quest
Los mandos de las gafas de realidad virtual necesitan una buena iluminación para funcionar correctamente.
Queria usarlas de noche en la terraza o el jardín de la playa sin encender las luces y ser un espectáculo para viandantes. Por ello, y sabiendo que los sensores de las gafas con sensibles al espectro infrarrojo he construido este montaje.
Sé que venden un dispositivo para esta función, pero como todo, me gusta hacerlo ya mismo.

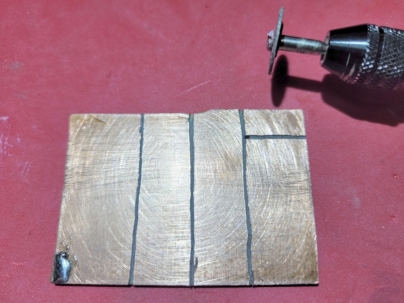

He usado 3 diodos infrarrojos de 850nm y 3w, 3 resistencias de 100Ω, conector hembra USB C, pinza y trozo de placa de cobre.
Queria usarlas de noche en la terraza o el jardín de la playa sin encender las luces y ser un espectáculo para viandantes. Por ello, y sabiendo que los sensores de las gafas con sensibles al espectro infrarrojo he construido este montaje.
Sé que venden un dispositivo para esta función, pero como todo, me gusta hacerlo ya mismo.
He usado 3 diodos infrarrojos de 850nm y 3w, 3 resistencias de 100Ω, conector hembra USB C, pinza y trozo de placa de cobre.

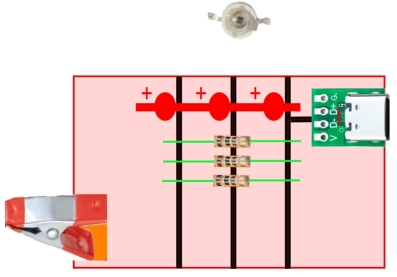

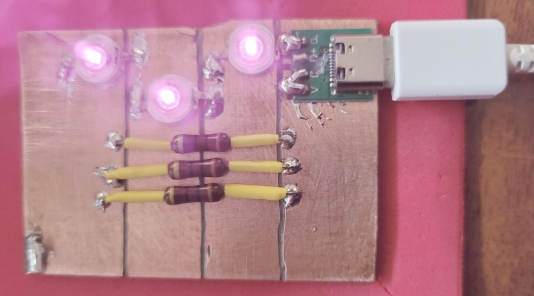

El circuito es muy simple, los tres diodos en serie protegidos por tres resistencias en paralelo (para mejor disipación) que resultan en 33Ω dando un consumo de unos 150mA. El valor de las resistencias puede variarse arribo o abajo con el correspondiente variación del consumo 5/R = A. El punto mas delicado es cortar las lineas D y D- del conector USB y así poder usarlas al soldar para dar mayor solidez al conector USB.

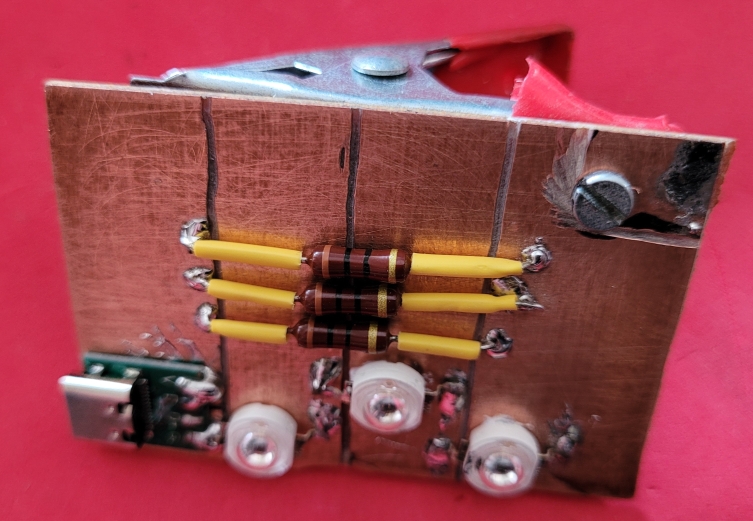

La placa inferior de los diodos está conectada al terminal positivo del propio diodo. Se debe apoyar sobre el cobre de circuito y a ser podible con un poquito de pasta conductora. Aunque con esta configuración y este consumo el calentamiento de los diodos es mínimo.
La placa inferior de los diodos está conectada al terminal positivo del propio diodo. Se debe apoyar sobre el cobre de circuito y a ser podible con un poquito de pasta conductora. Aunque con esta configuración y este consumo el calentamiento de los diodos es mínimo.
Como mi uso de las gafas es limitado a menos de una hora, uso una powerbank muy pequeña que alimenta las gafas y los infrarrojos.
