Los audífonos pueden ser intraurículares (ubicados en el conducto auditivo) o retroauriculares. Los primeros suelen ser carísimos, los segundos menos. El sistema aquí construido es "Extrauricular", está en una cajita que la persona puede llevar en la cintura o dejarla sobre una mesa donde se desarrolle una conversación.
Su precio es de unos 15€ y tiene una sensibilidad muy alta, captando perfectamente voces en dos o tres metros a la redonda e incluso más y con un ruido de fondo aceptable.
La escucha puede hacerse con los clásicos auriculares de cable o los inalambricos por Bluetooth.
Los componentes usados son:
-Módulo de preamplificador de Micrófono Electret MAX4466 con amplificador de compresión de Voz SSM2167.
El compresor de voz tiene las siguientes ventajas:
1: Comprimir el rango dinámico de la señal del micrófono y puede reducir el nivel máximo de la señal y aumentar la ganancia de
señales de bajo nivel.
2: Reduce el nivel de ruido de la señal del micrófono y mejora eficazmente la claridad de la señal de salida.
módulo amplificador para los auriculares.
-Placa estéreo amplificadora de Audio PAM8403 de 3 watios con interruptor en el potenciómetro del volumen. Sirve cualquier otro
-Dos micrófonos electret de 1cm de diámetro.
-Conmutador deslizante, Jack hembra estéreo, condensador de 33nF, LED autoparpadeante y batería de litio de 3,7v.
-Módulo cargador para batería de litio tipo TP4056
-Transmisor de BT.
Su precio es de unos 15€ y tiene una sensibilidad muy alta, captando perfectamente voces en dos o tres metros a la redonda e incluso más y con un ruido de fondo aceptable.
La escucha puede hacerse con los clásicos auriculares de cable o los inalambricos por Bluetooth.
Los componentes usados son:
-Módulo de preamplificador de Micrófono Electret MAX4466 con amplificador de compresión de Voz SSM2167.
El compresor de voz tiene las siguientes ventajas:
1: Comprimir el rango dinámico de la señal del micrófono y puede reducir el nivel máximo de la señal y aumentar la ganancia de
señales de bajo nivel.
2: Reduce el nivel de ruido de la señal del micrófono y mejora eficazmente la claridad de la señal de salida.
módulo amplificador para los auriculares.
-Placa estéreo amplificadora de Audio PAM8403 de 3 watios con interruptor en el potenciómetro del volumen. Sirve cualquier otro
-Dos micrófonos electret de 1cm de diámetro.
-Conmutador deslizante, Jack hembra estéreo, condensador de 33nF, LED autoparpadeante y batería de litio de 3,7v.
-Módulo cargador para batería de litio tipo TP4056
-Transmisor de BT.
Audífono extrauricular
La señal de los micrófonos es amplificada y tratada por el primer módulo y disponible para los auriculares por el segundo. Solo inyecto la señal en el canal derecho y hay que unir los dos canales del Jack para poder oírla en ambos oidos.
El conmutador permite el paso directo de la señal o a través de un condensador que actúa de filtro paso alto, eliminando parte de las bajas frecuencias y ruido de fondo. Como indicador de encendido hay un LED que es intermitente por si mismo.
La alimentación de 3,7v va donde se indica en el esquema. no alimenta nada hasta que giramos el potenciómetro y cierra su interruptor interno. El módulo previo y el LED se sueldan por la otra cara, en un punto de soldadura que da tensión al girar el potenciómetro.
Como batería yo he usado una estándar 18650.
He usado dos micros en paralelo porque doblan la sensibilidad del sistema. No, tres no triplican ni cuatro son mejores. Solo dos actuan correctamente.
El conmutador permite el paso directo de la señal o a través de un condensador que actúa de filtro paso alto, eliminando parte de las bajas frecuencias y ruido de fondo. Como indicador de encendido hay un LED que es intermitente por si mismo.
La alimentación de 3,7v va donde se indica en el esquema. no alimenta nada hasta que giramos el potenciómetro y cierra su interruptor interno. El módulo previo y el LED se sueldan por la otra cara, en un punto de soldadura que da tensión al girar el potenciómetro.
Como batería yo he usado una estándar 18650.
He usado dos micros en paralelo porque doblan la sensibilidad del sistema. No, tres no triplican ni cuatro son mejores. Solo dos actuan correctamente.

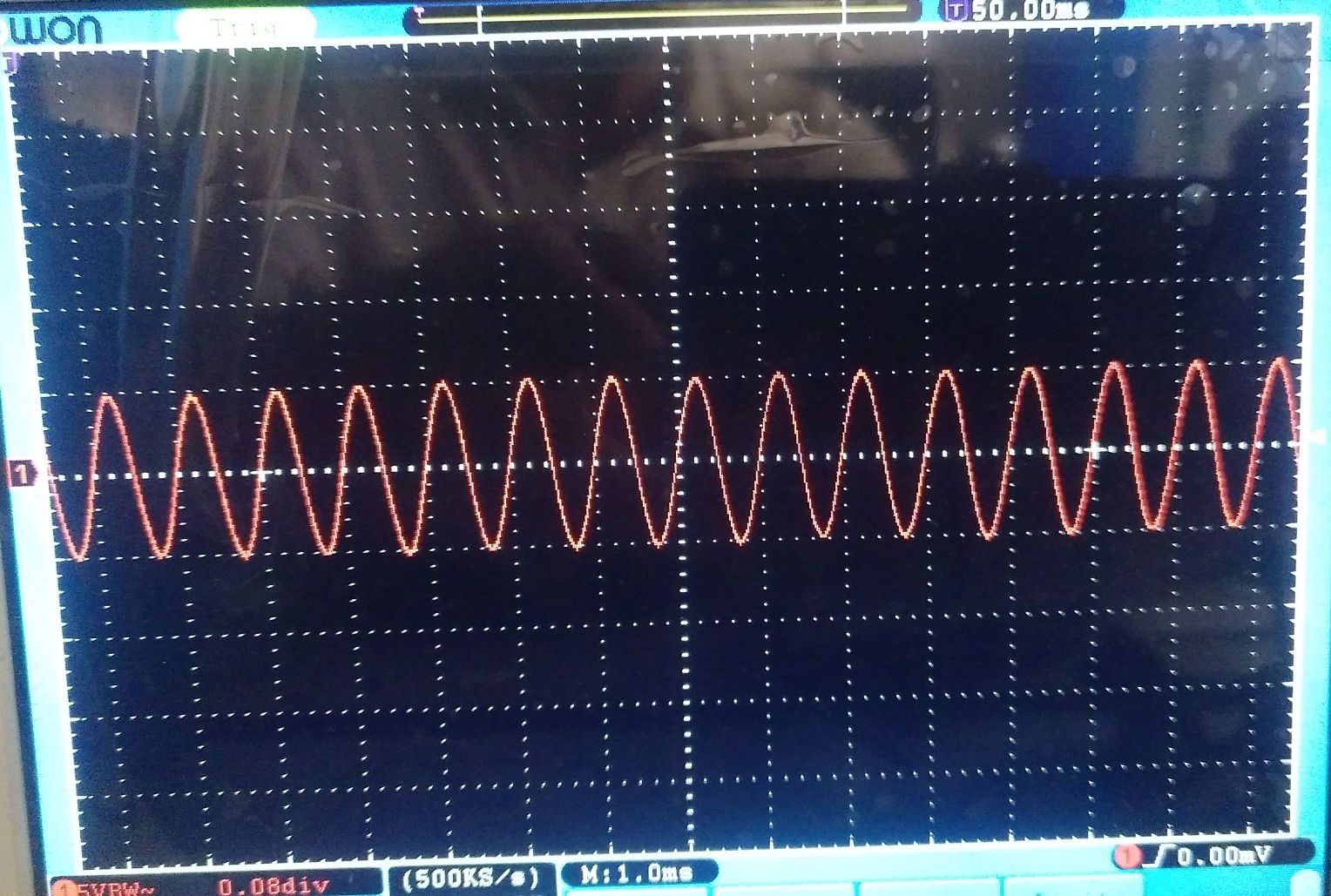

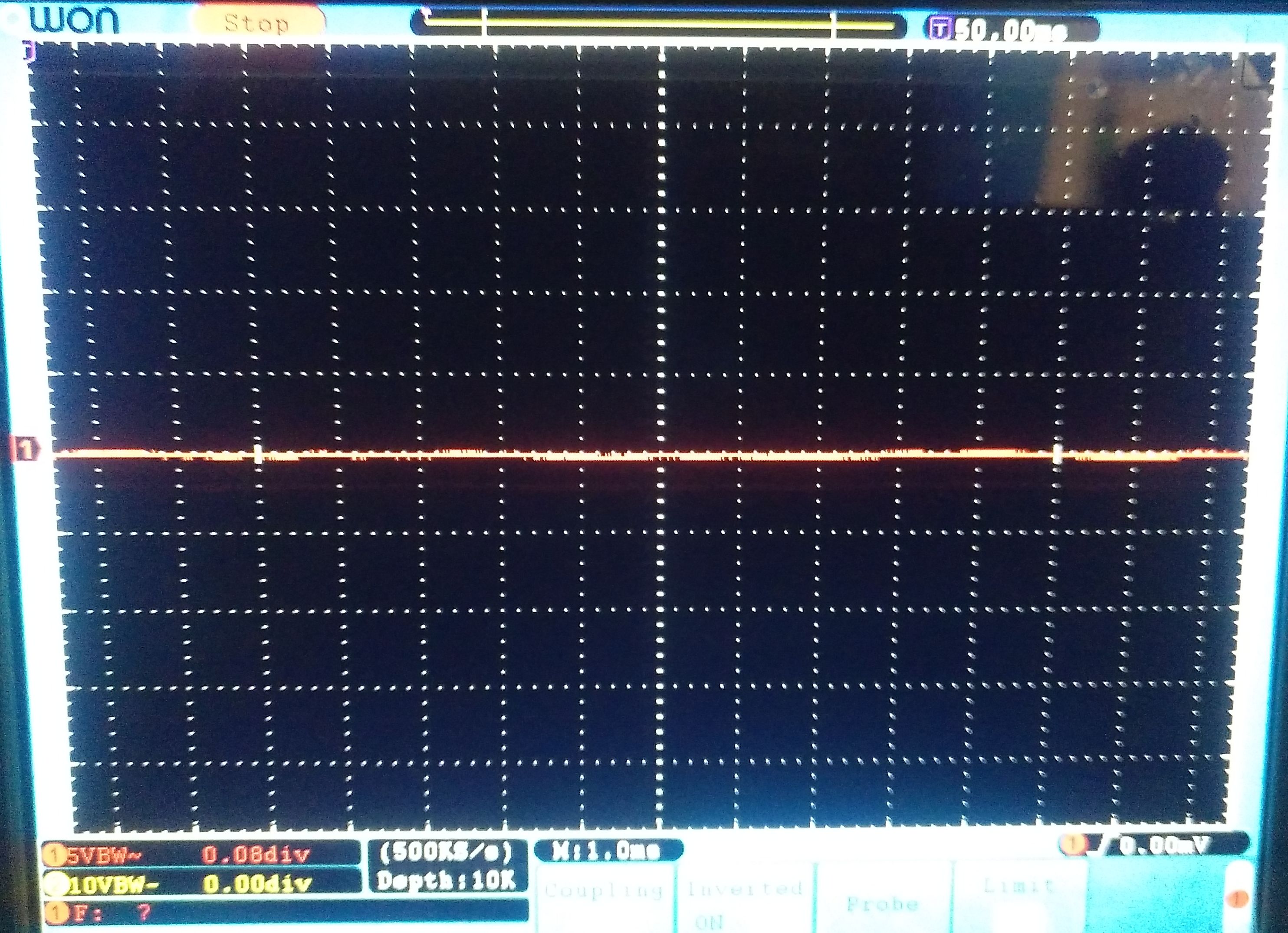

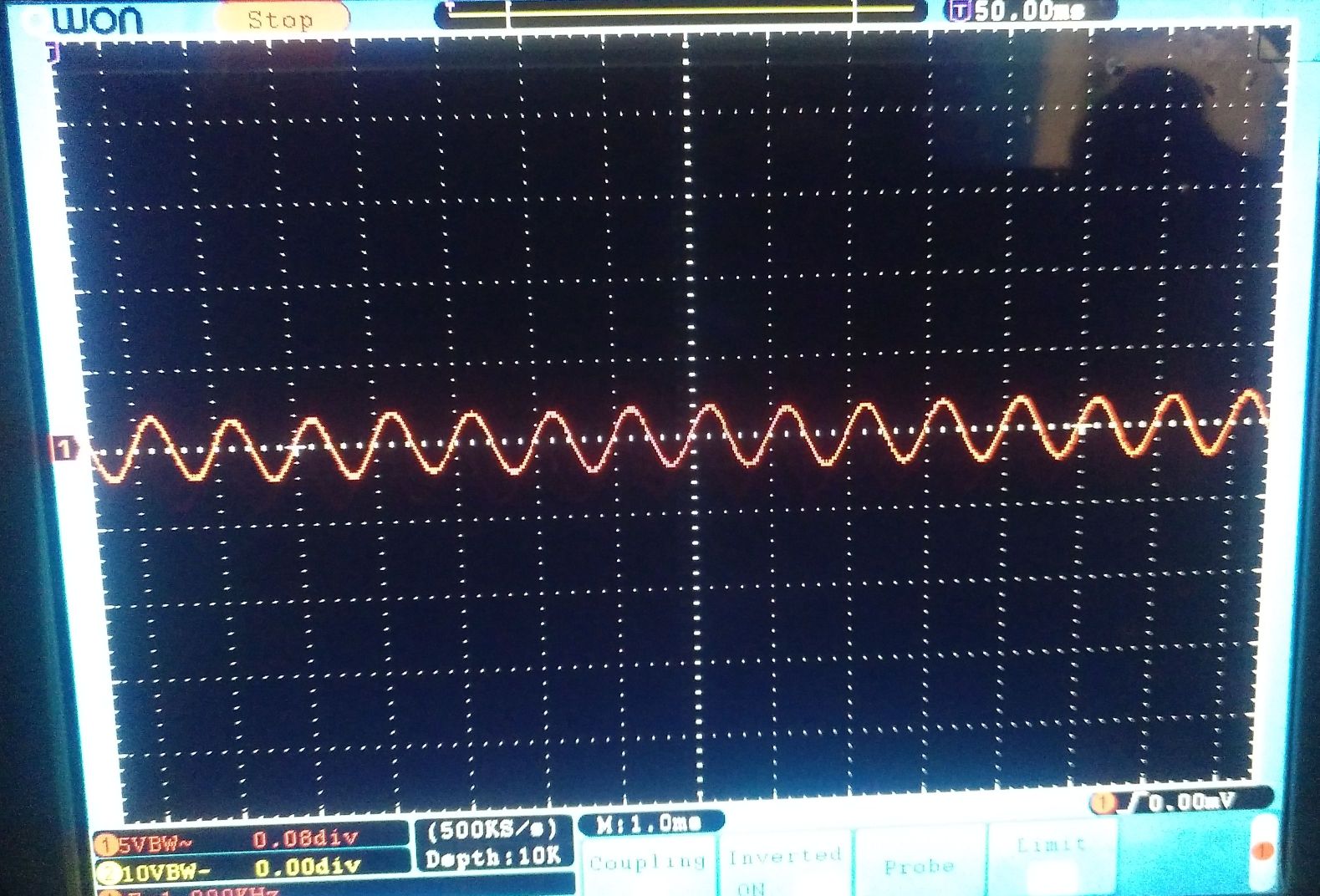

La señal de 1000Hz en osciloscopio a 5v división. La primera sin micros y después con uno y dos micros en paralelo.
P.D. Como de costumbre pedí dos módulos preamplificadores a Aliexpress. Uno no funcionaba en absoluto. Medí con el tester y al pin positivo del micrófono no le llegaba tensión. Repasé el circuito y descubrí que habían olvidado poner la resistencia de 2k2 que le daba voltaje.

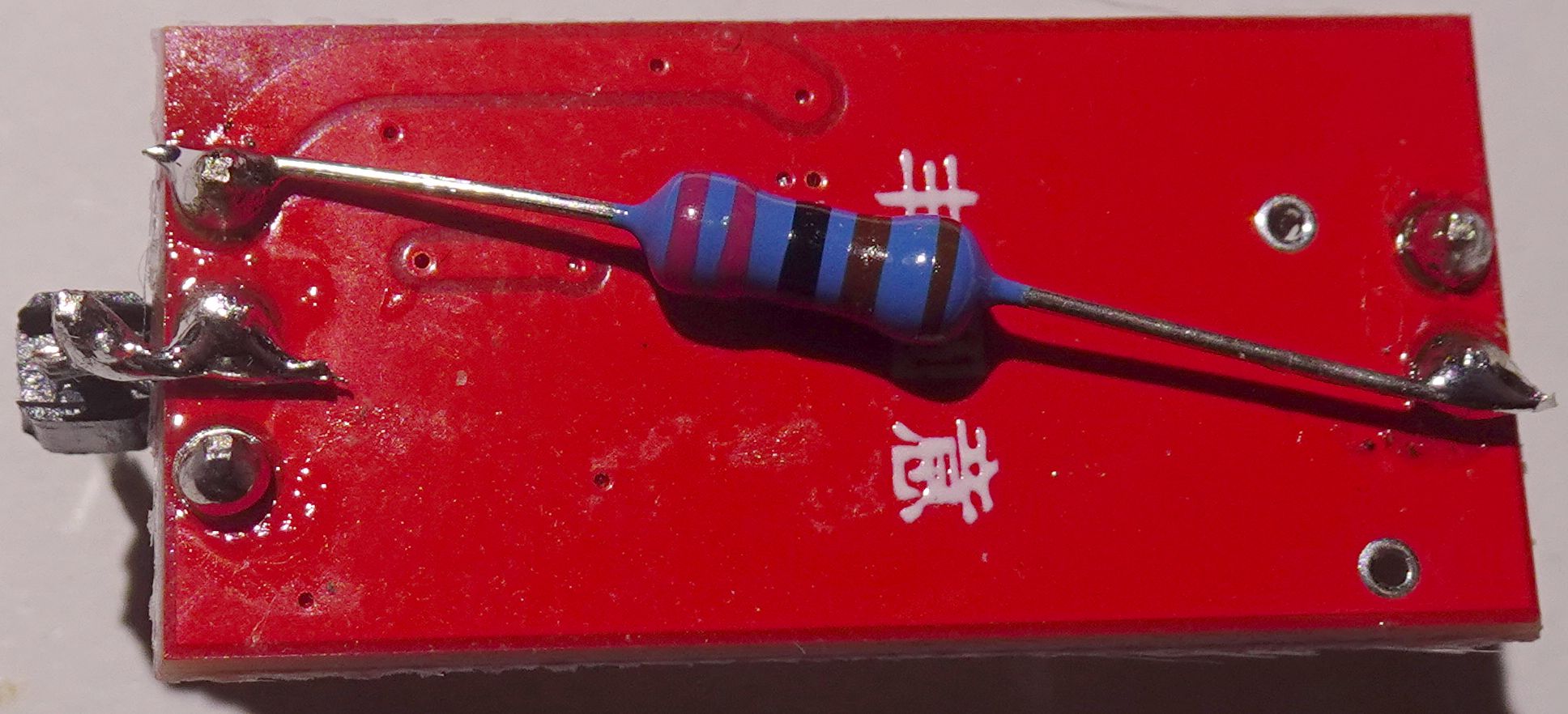

La resistencia es de tamaño 0402 y solo tengo tamaño 0603. Fue imposible soldarla. Mejor un atajo, resistencia normal desde VCC al pin positivo del micrófono. Perfecto. Por si a alguien le pasa lo mismo.
La resistencia es de tamaño 0402 y solo tengo tamaño 0603. Fue imposible soldarla. Mejor un atajo, resistencia normal desde VCC al pin positivo del micrófono. Perfecto. Por si a alguien le pasa lo mismo.

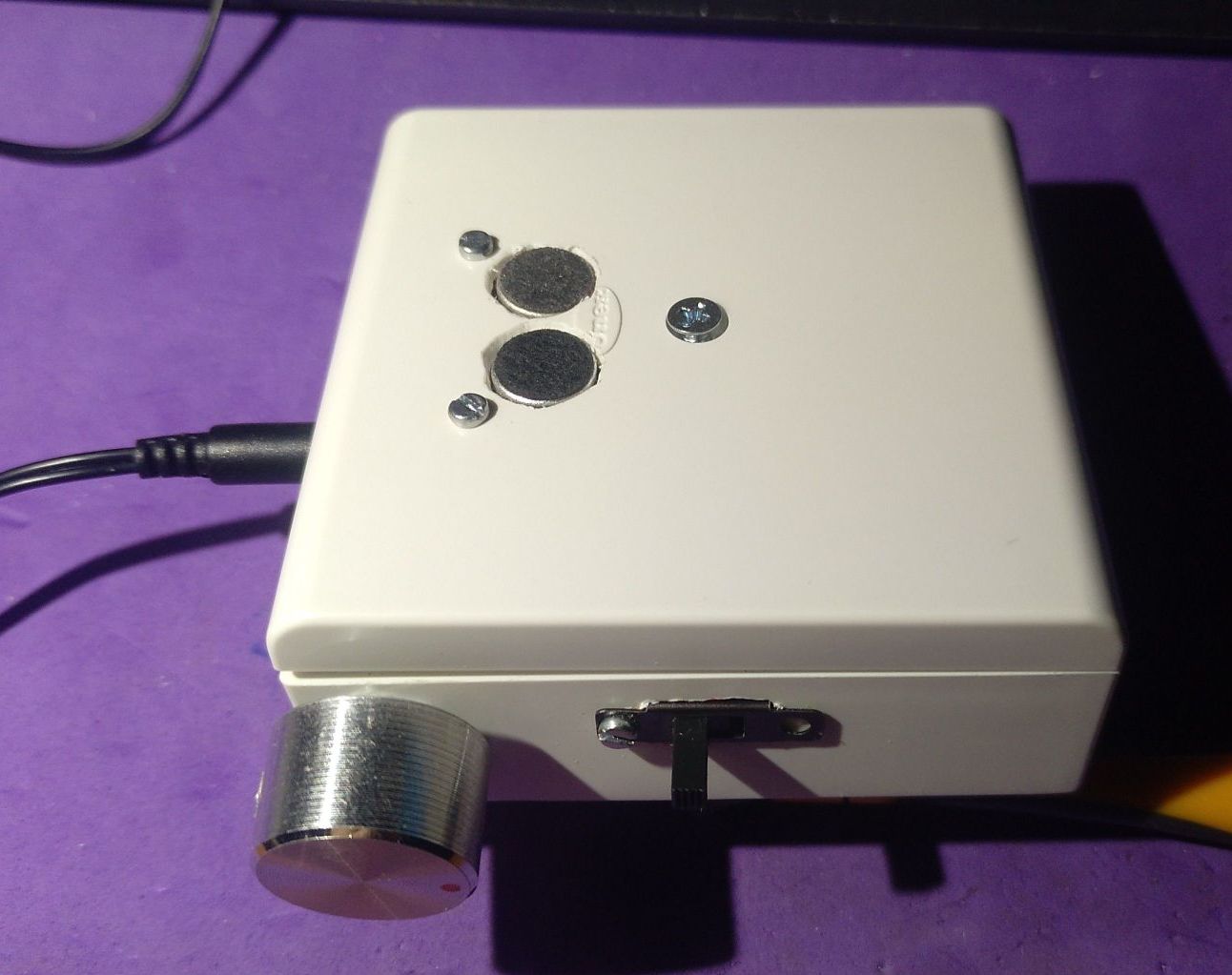

El montaje "casi" terminado. Faltan dos cosas que en esta caja no caben. Un módulo de carga TP4056 y transmisor BT.

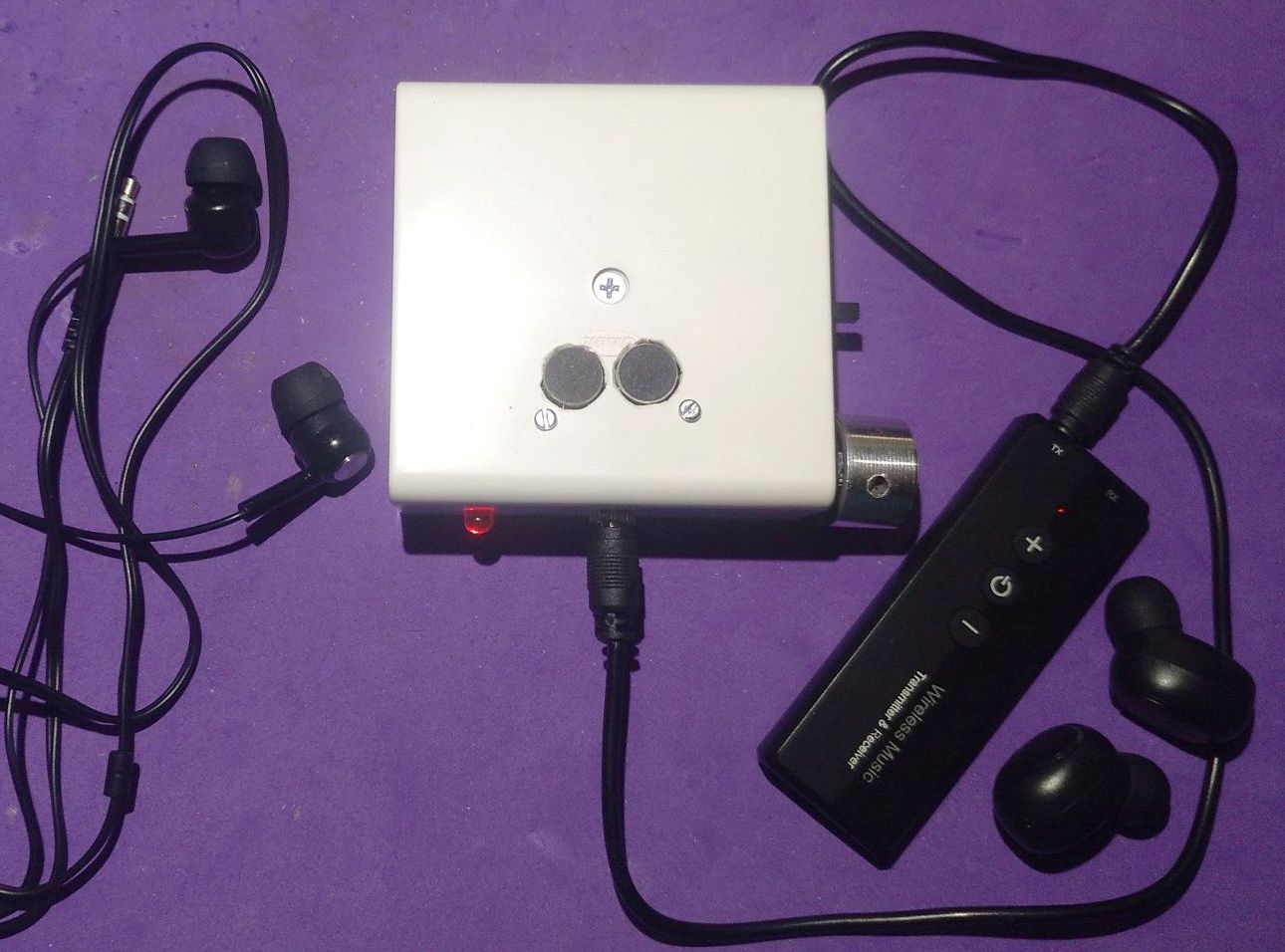

En pruebas he usado un módulo Tx-Rx de Bluetooth. Se selecciona TX y se conecta la salida de auriculares al Tx del módulo. Los auriculares BT se emparejan a él automáticamente a los pocos segundos.
Los auriculares no deben estar asociados previamente a ningún otro equipo o teléfono.
La idea es meter el módulo BT en la caja desmontandolo para dejar solo la parte electrónica y desechar su batería interna.
En pruebas he usado un módulo Tx-Rx de Bluetooth. Se selecciona TX y se conecta la salida de auriculares al Tx del módulo. Los auriculares BT se emparejan a él automáticamente a los pocos segundos.
Los auriculares no deben estar asociados previamente a ningún otro equipo o teléfono.
La idea es meter el módulo BT en la caja desmontandolo para dejar solo la parte electrónica y desechar su batería interna.
