Leer y enviar códigos de mandos infrarrojos
El montaje es muy simple. Un diodo lector de IR de 3 pines, un diodo emisor un botón y dos resistencia.

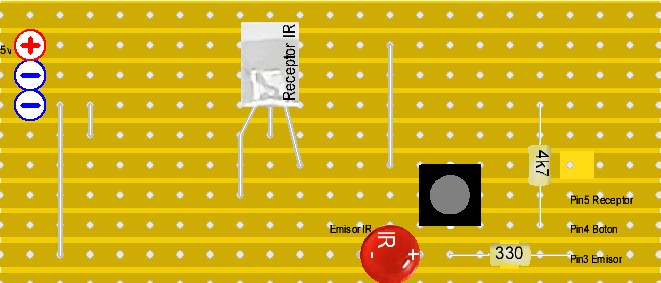

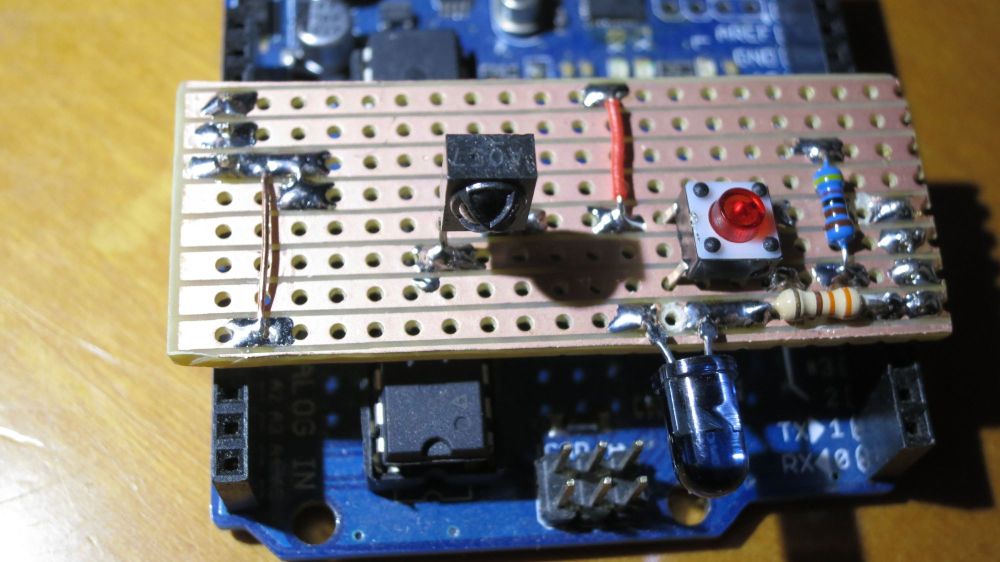

Cableado en una placa de tiras con la medida de ancho y posición de pines para "pincharse" directamente en un Arduino Uno. Los pines de la izquierda van a los dos negativos y al positivo del Uno y los de la derecha al pin 3 (salida de señal IR), al pin 4 (botón) y pin 5 lector de IR del mando a analizar.
#include <IRremote.h> // Compilado con version v3.5.0
#define PIN_RECV 5 //Recibe codigos
#define PIN_SEND 3 //Al LED IR emisor
int BotonEnviar = 4; //Botón para enviar código recibido
int EstadoBoton;
uint8_t sRepeats = 0;
unsigned long daProtocol;
unsigned long daAddress;
unsigned long daCommand;
unsigned long daRawData;
String SdaCommand;
String SdaRawData;
void setup() {
Serial.begin(115200);
delay(500);
Serial.println(F("\r\nVersión librería cargada " VERSION_IRREMOTE));
IrSender.begin(PIN_SEND, false); // Initialise the IR sender
IrReceiver.begin(PIN_RECV, true); // Initializes the IR receiver
Serial.println("--Pulse botón del mando remoto para recibir código");
Serial.println("--Pulse botón del montaje para reproducirlo");
Serial.println();
}
void loop(){
if (IrReceiver.decode()) {
IrReceiver.printIRResultShort(&Serial); // Prints a summary of the received data
// Output the raw data (helps learn your particular remote)
// Output the results as uint16_t source code array of micros
// IrReceiver.compensateAndPrintIRResultAsCArray(&Serial, true);
daRawData = (IrReceiver.decodedIRData.decodedRawData);
if (daRawData > 0 ){ //Evita falsas capturas
Serial.println(IrReceiver.decodedIRData.protocol); Serial.println(IrReceiver.decodedIRData.address, HEX);
Serial.println(IrReceiver.decodedIRData.command, HEX); Serial.println(IrReceiver.decodedIRData.decodedRawData, HEX);
daProtocol = (IrReceiver.decodedIRData.protocol); daAddress = (IrReceiver.decodedIRData.address);
daCommand = (IrReceiver.decodedIRData.command); //daRawData = (IrReceiver.decodedIRData.decodedRawData);
Serial.println("---------------------------------------------------------------------------------------");
Serial.println("Pulse el botón del montaje para enviar el código y reactivar las capturas");
IrReceiver.stop();
}
Serial.println("---------------------------------------------------------------------------------------");
Serial.flush();
IrReceiver.resume(); // Receibe la próxima señal IR
delay(100);
}
EstadoBoton = digitalRead(BotonEnviar); // Botón es activo HIGH
if (EstadoBoton == HIGH) {
Serial.print("Transmitido codigo: "); Serial.println(daRawData, HEX);
Serial.println("---------------------------------------------------------------------------------------");
switch (daProtocol){
case 6:
IrSender.sendLG(daRawData,daCommand,sRepeats);
break;
case 8:
IrSender.sendNEC(daRawData,daCommand,sRepeats);
break;
case 9:
IrSender.sendPanasonic(daRawData,daCommand,sRepeats);
break;
case 11:
IrSender.sendKaseikyo_JVC(daRawData,daCommand,sRepeats);
break;
case 13:
IrSender.sendKaseikyo_Sharp(daRawData,daCommand,sRepeats);
break;
case 14:
IrSender.sendKaseikyo_Mitsubishi(daRawData,daCommand,sRepeats);
break;
case 15:
IrSender.sendRC5(daRawData,daCommand,sRepeats);
break;
case 16:
IrSender.sendRC6(daRawData,daCommand,sRepeats);
break;
case 17:
IrSender.sendSamsung(daRawData,daCommand,sRepeats);
break;
case 18:
IrSender.sendSharp(daRawData,daCommand,sRepeats);
break;
case 19:
IrSender.sendSony(daRawData,daCommand,3);
break;
case 20:
IrSender.sendOnkyo(daRawData,daCommand,sRepeats);
break;
case 21:
IrSender.sendApple(daRawData,daCommand,sRepeats);
break;
default:
break;
}
Serial.println("Pulse un botón del mando remoto para nueva captura");
Serial.println("---------------------------------------------------------------------------------------");
IrReceiver.start();
delay(200); //Evita falsas lecturas por rebotes del botón
}
}
He simplificado el código al máximo. Funciona de forma alterna; recibir código y pulsar el botón para enviarlo y recibir otro.
