¿Aburrido de pedalear y no llegar a ninguna parte?. ¿Cansado de ver siempre el mismo gotelé de la pared?. El tedio deportivo se va a acabar.
¿Cómo?, muy fácil. Conectando nuestra aburrida bici estática con un ordenador (fijo o portatil) y que conectado a internet nos proyecta en pantalla las imágenes de Street View del Google Maps en sincronia con nuestras pedaladas.
El diseño responde a mi filosofía preferida, de los tiempos del Apollo, la KISS (Keep It Simple, Stupid).
Así, el sistema solo consta de:
¿Cómo?, muy fácil. Conectando nuestra aburrida bici estática con un ordenador (fijo o portatil) y que conectado a internet nos proyecta en pantalla las imágenes de Street View del Google Maps en sincronia con nuestras pedaladas.
El diseño responde a mi filosofía preferida, de los tiempos del Apollo, la KISS (Keep It Simple, Stupid).
Así, el sistema solo consta de:
-Un teclado númerico usb: Comprado por ebay en Chinalandia por 4,75€.
-Un rele Reed: El reed switch consiste en un par de contactos ferrosos encerrados al vacío dentro un tubo de vidrio. Cada contacto está sellado en los extremos opuestos del tubo de vidrio. El tubo de vidrio puede tener unos 10 mm de largo por 3 mm de diámetro. Al acercarse a un campo magnético, los contactos se unen cerrando un circuito eléctrico. La rigidez de los contactos hará que se separen al desaparecer el campo magnético.
-Un iman: Recuperado de un disco duro roto. Es de neodimio, muy potente.

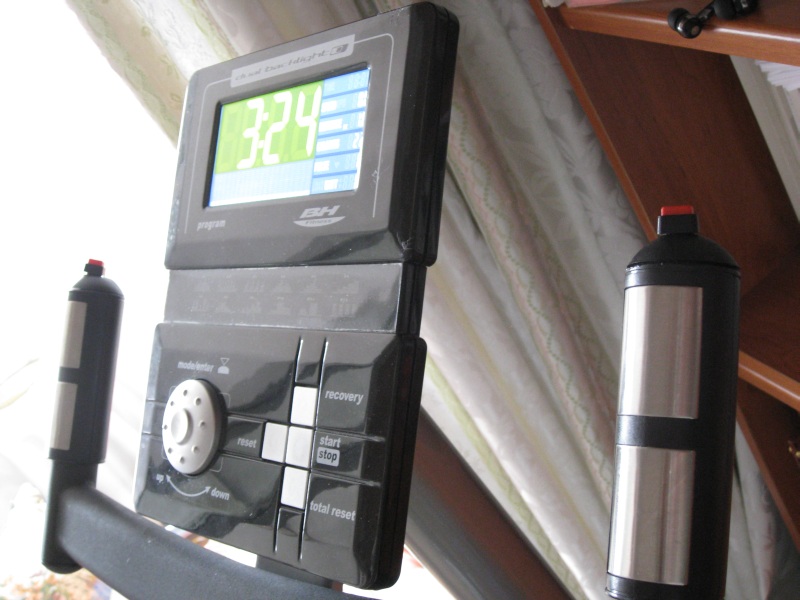

-Dos pulsadores
-Conector RS232: No imprescindible o de otro tipo para 6 contactos.
-AutoHotKey: Programa gratuito que permite personalizar centenares de combinaciones de teclas con las que llevar a cabo multitud de operaciones diversas: modificar el volumen, ejecutar aplicaciones, abrir una página web, utilizar abreviaturas cuando escribes, etc.
Prácticamente cualquier tecla se puede utilizar en combinaciones, mediante un sistema de scripts que viene explicado con todo detalle en la Ayuda del programa, además de tutoriales en la página web del autor.
Nosotros, mediante un pequeño programa (Script) lo usaremos para disminuir la frecuencia del cambio de imágenes con cada pedalada. Así, la imagen cambiara (avanzará) solo al dar 3, 4, 5 pedaladas o las que nosotros queramos.
Cuando activamos el Street View en Google Maps, podemos movernos por las calles con las teclas cursores del teclado numérico si desactivamos la tecla de Bloqueo Numérico (Bloq Num); por tanto debemos sacar del teclado los conectores de esas teclas para manejarlas desde fuera.
Pasemos al circuito con unas fotos.
Prácticamente cualquier tecla se puede utilizar en combinaciones, mediante un sistema de scripts que viene explicado con todo detalle en la Ayuda del programa, además de tutoriales en la página web del autor.
Nosotros, mediante un pequeño programa (Script) lo usaremos para disminuir la frecuencia del cambio de imágenes con cada pedalada. Así, la imagen cambiara (avanzará) solo al dar 3, 4, 5 pedaladas o las que nosotros queramos.
Cuando activamos el Street View en Google Maps, podemos movernos por las calles con las teclas cursores del teclado numérico si desactivamos la tecla de Bloqueo Numérico (Bloq Num); por tanto debemos sacar del teclado los conectores de esas teclas para manejarlas desde fuera.
Pasemos al circuito con unas fotos.
BICICLETA ESTATICA Y GOOGLE MAPS

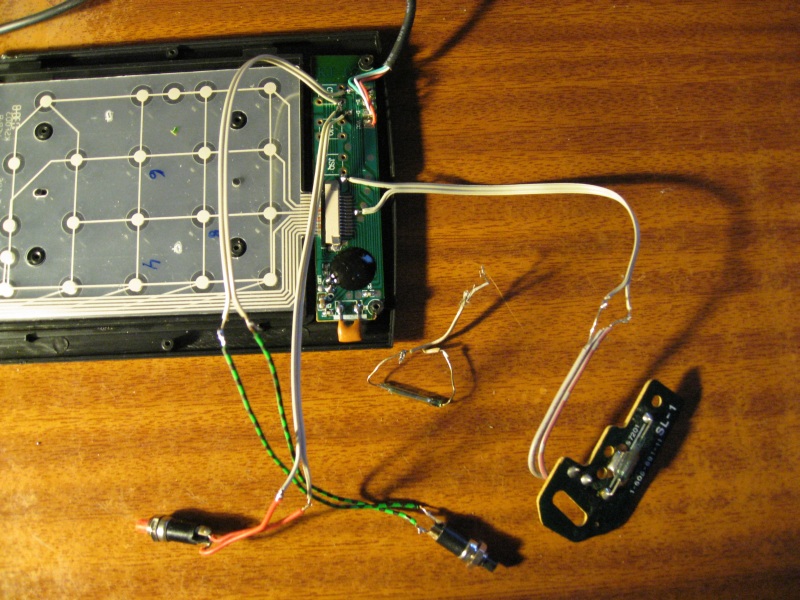

El rele Reed esta ya soldado en una plaquita (de recuperación). Ademas hay otro libre para que se vea como es.
El teclado numérico intacto y abierto por detras. Las teclas presionan sobre una hoja de plastico doble con dos pistas conductoras superpuestas. En la foto estan marcados los contactos del 8 (arriba), 6 (derecha) y 4 (izquierda). Como es imposible soldar en el plastico, buscaremos (con el tester) a partir del conector donde donde van a morir las pistas del plastico (conector blanco sobre la "gota" negra del chip) las pistas de cobre donde hacer las soldaduras

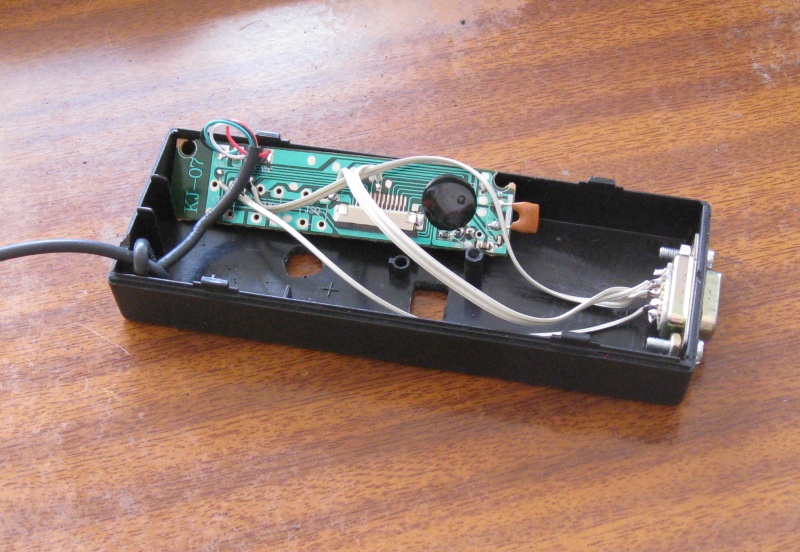

Solo necesitamos esta parte del teclado, el resto, fuera. Conectar el USB del teclado al ordenador e instalar los pulsadores y el Reed.

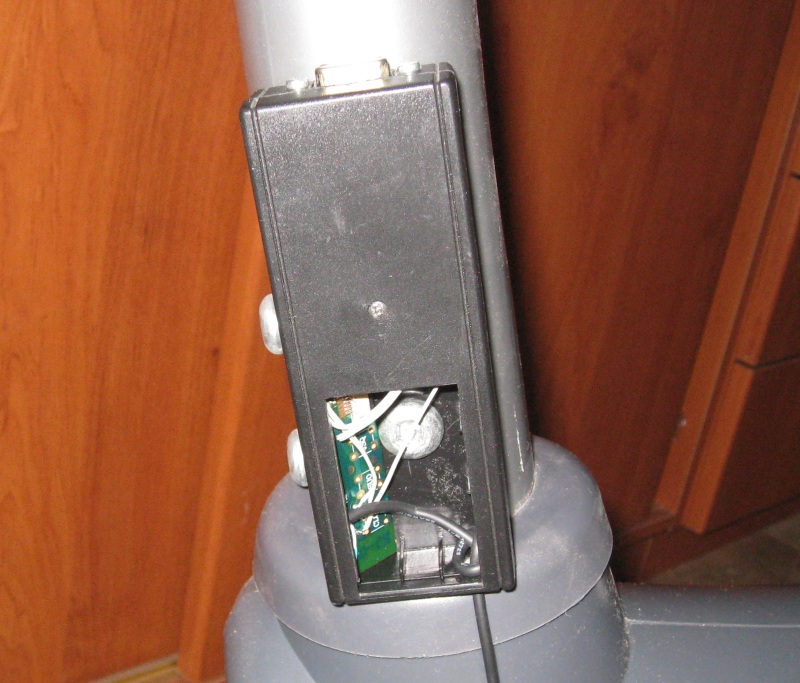

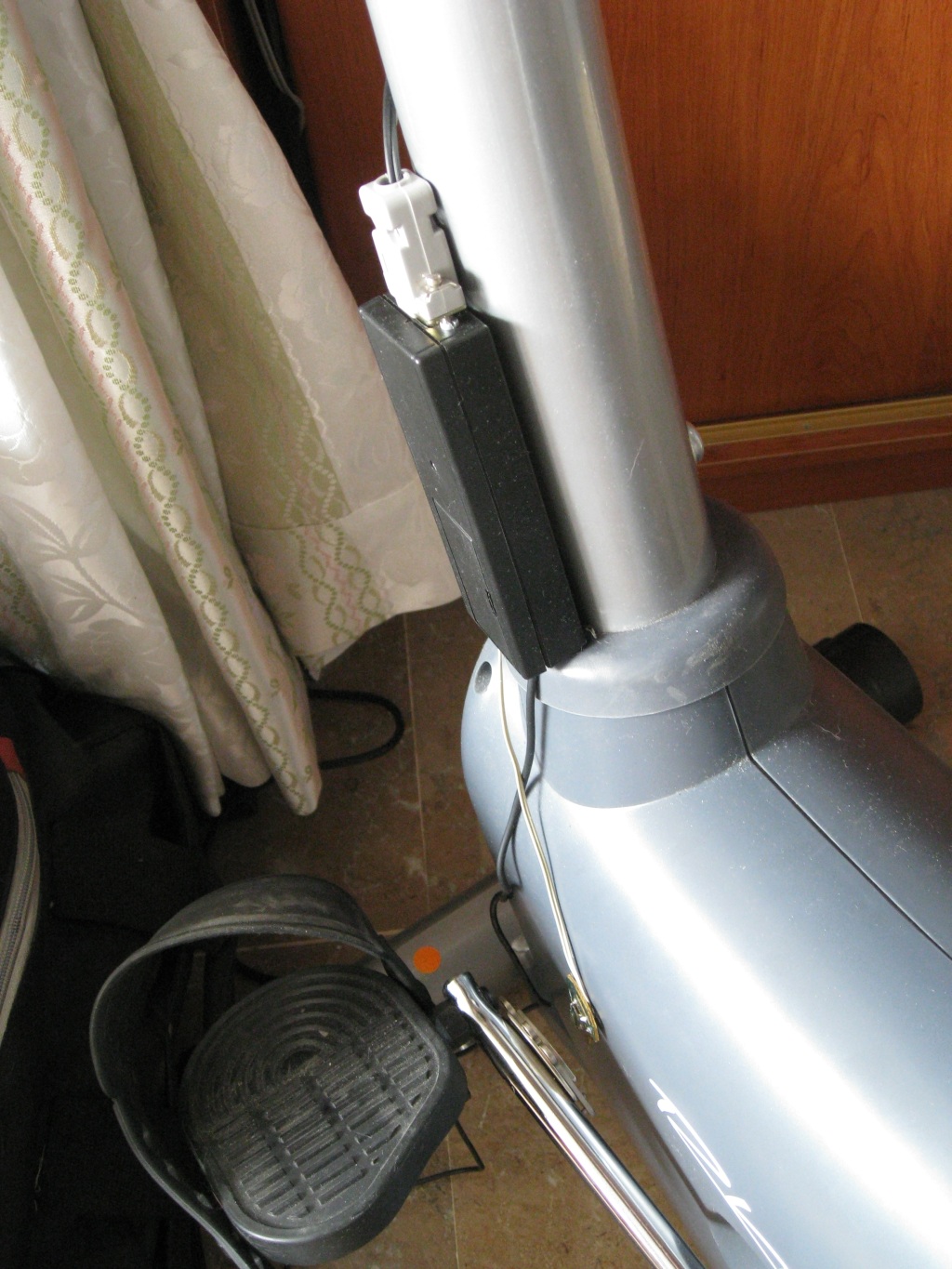

El sistema ya instalado. El conector superior lleva los cables a los pulsadores y al relé. El relé esta pegado con cinta de doble cara y el imán en la barra del pedal que no necesita pegamento. Si se usa un imán normal (no de neodimio) hay que ajustar mucho mejor la distancia al relé.
Por último veremos el programa AutoHotKey y el Script para su control con la bicicleta.
Descargamos AutoHotKey desde http://www.autohotkey.com
Abrimos el block de notas de Windows. Copiar y pegar en el block de notas el programa inferior y guardarlo con el nombre AutoHotkey.ahk
Asegurarse que la extensión es .ahk
Descargamos AutoHotKey desde http://www.autohotkey.com
Abrimos el block de notas de Windows. Copiar y pegar en el block de notas el programa inferior y guardarlo con el nombre AutoHotkey.ahk
Asegurarse que la extensión es .ahk
SetNumlockState AlwaysOff ;NumLock desactivado (aunque no apague la luz del teclado supletorio)
Contador:=0 ;Inicializa variable
NumpadUp:: ;Pulsaciones de número 8 de teclado numérico (con NumLock desactivado)
if Contador = 4 ;Número de pedaladas para siguiente foto (a elegir)
{
Send {up down} ;Presiona up
Sleep 30 ;Espera 30 milisegundos
Send {up up} ;Suelta up
Contador=0 ;Reinicializa el conteo de pedaladas
}
Contador += 1 ;Aumenta una pedalada
Return
Contador:=0 ;Inicializa variable
NumpadUp:: ;Pulsaciones de número 8 de teclado numérico (con NumLock desactivado)
if Contador = 4 ;Número de pedaladas para siguiente foto (a elegir)
{
Send {up down} ;Presiona up
Sleep 30 ;Espera 30 milisegundos
Send {up up} ;Suelta up
Contador=0 ;Reinicializa el conteo de pedaladas
}
Contador += 1 ;Aumenta una pedalada
Return
Finalmente enchufamos nuestro invento a un USB del ordenador. Nos reconocerá el nuevo teclado.
Arrastramos el fichero AutoHotkey.ahk sobre el AutoHotkey.exe y se ejecutará el Script. Veremos que se apaga la luz del Bloq Num. El programa se ejecuta en segundo plano, en la barra de tareas.
Abrimos Google Maps en nuestro navegador y lo maximizamos y ya podemos recorrer el mundo con nuestra bicicleta estatica.
Buen viaje
Arrastramos el fichero AutoHotkey.ahk sobre el AutoHotkey.exe y se ejecutará el Script. Veremos que se apaga la luz del Bloq Num. El programa se ejecuta en segundo plano, en la barra de tareas.
Abrimos Google Maps en nuestro navegador y lo maximizamos y ya podemos recorrer el mundo con nuestra bicicleta estatica.
Buen viaje
