Soldador de puntos con supercondensador
Un soldador de puntos para soldar terminales a pilas de litio.
Evidentemente es para un uso esporádico. He usado dos supercondensadores de 500F en paralelo. Permite soldar una pila con varios puntos. Se podría prolongar su uso cargándolo simultáneamente con una fuente de 2,7v y al menos de 2 amperios.

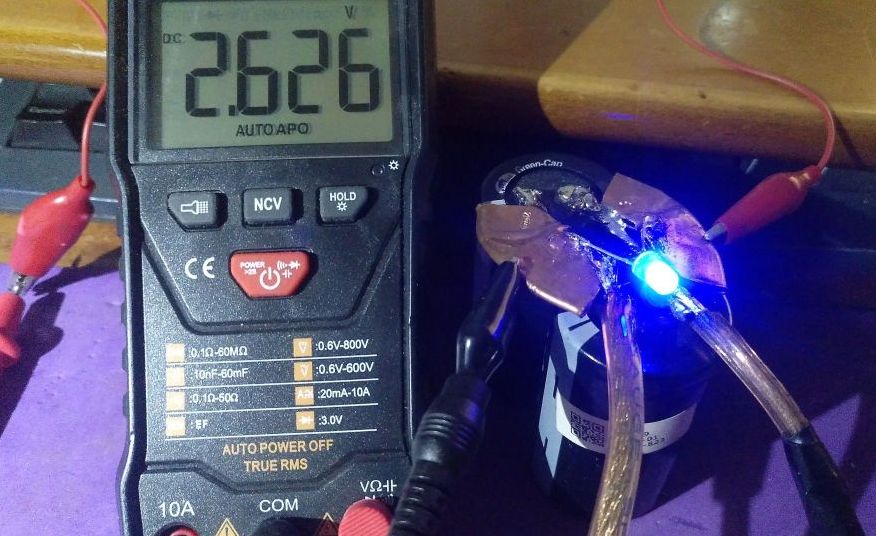

Directamente a los terminales hay conectado un LED azul sin resistencia limitadora. No hace falta ya que de ese color comienza a brillar levemente a partir de 2,5v y bastante brillante a 2,7v pero con un consumo de menos de 20mA totalmente seguro para el LED. Es un indicativo de nivel de carga muy simple sin necesidad de usar voltímetro.

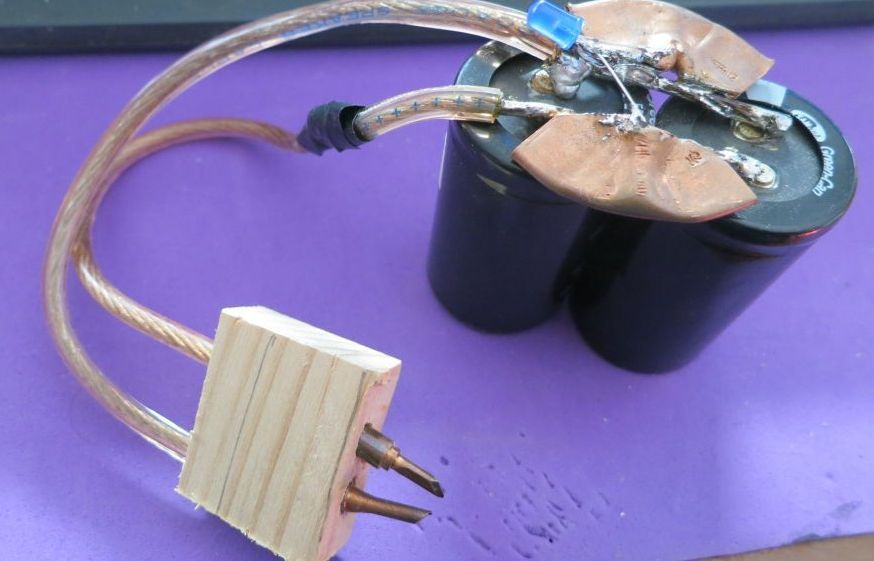

Los extremos de soldadura son dos puntas de soldador encastradas en leve diagonal en trozo de madera. Los cables gruesos de cobre son para columnas de sonido de gran potencia.
Evidentemente es para un uso esporádico. He usado dos supercondensadores de 500F en paralelo. Permite soldar una pila con varios puntos. Se podría prolongar su uso cargándolo simultáneamente con una fuente de 2,7v y al menos de 2 amperios.
Directamente a los terminales hay conectado un LED azul sin resistencia limitadora. No hace falta ya que de ese color comienza a brillar levemente a partir de 2,5v y bastante brillante a 2,7v pero con un consumo de menos de 20mA totalmente seguro para el LED. Es un indicativo de nivel de carga muy simple sin necesidad de usar voltímetro.
Los extremos de soldadura son dos puntas de soldador encastradas en leve diagonal en trozo de madera. Los cables gruesos de cobre son para columnas de sonido de gran potencia.
