Control ventilador fuente laboratorio Ruzizao con NTC

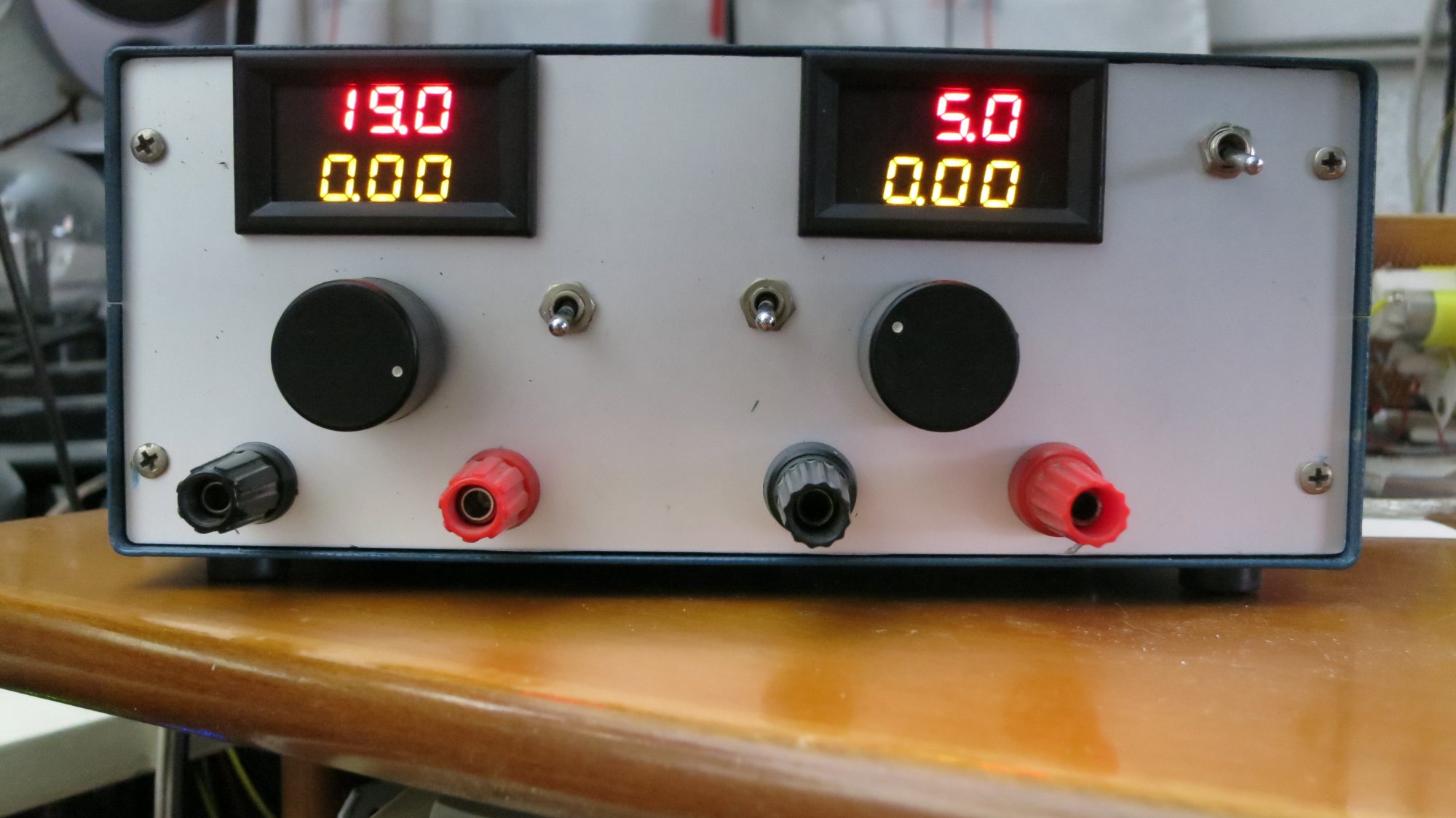

Despues de 15 años he tenido que jubilar mi fuente doble autoconstruida por funcionamiento inestable. Tenia dos transformadores y solo proporcionaba menos de dos amperios y 22v máximo..
No tenia ni necesitaba ventiladores.y yo adoro el silencio.
No tenia ni necesitaba ventiladores.y yo adoro el silencio.

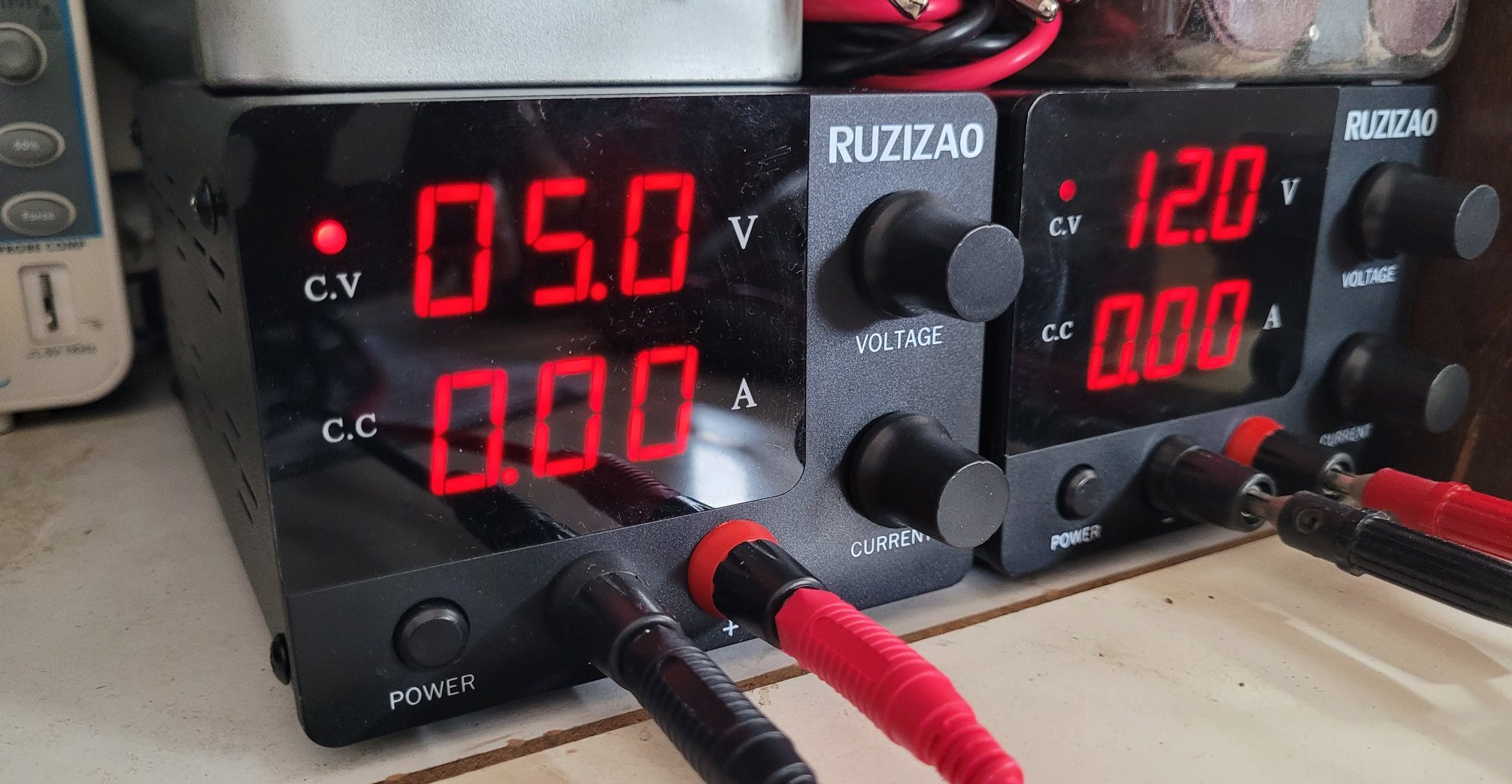

Para sustituirla he comprado dos fuentes (30v-5A) para poder disponer de dos voltajes y amperajes de forma simultanea, cosa que me parece imprescindible en muchos casos.
El problema para mi de esta fuente es el ruido del ventilador, que siempre está la máximo de revoluciones aunque la fuente no esté sometida a carga.
La solución es regular el ventilador en función del calentamiento interno por medio de una resistencia NTC y un transistor.
La solución es regular el ventilador en función del calentamiento interno por medio de una resistencia NTC y un transistor.

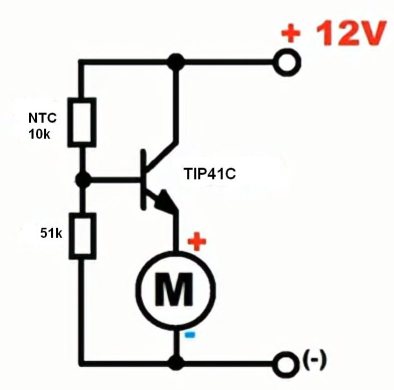

El esquema no puede ser más simple y alojado en placa de tiras. Con el valor de la resistencia de 51k el ventilador gira aún con la fuente sin carga, pero a velocidad baja e inaudible. Conforme aumente la temperatura de la fuente, también lo hará la velocidad del ventilador.

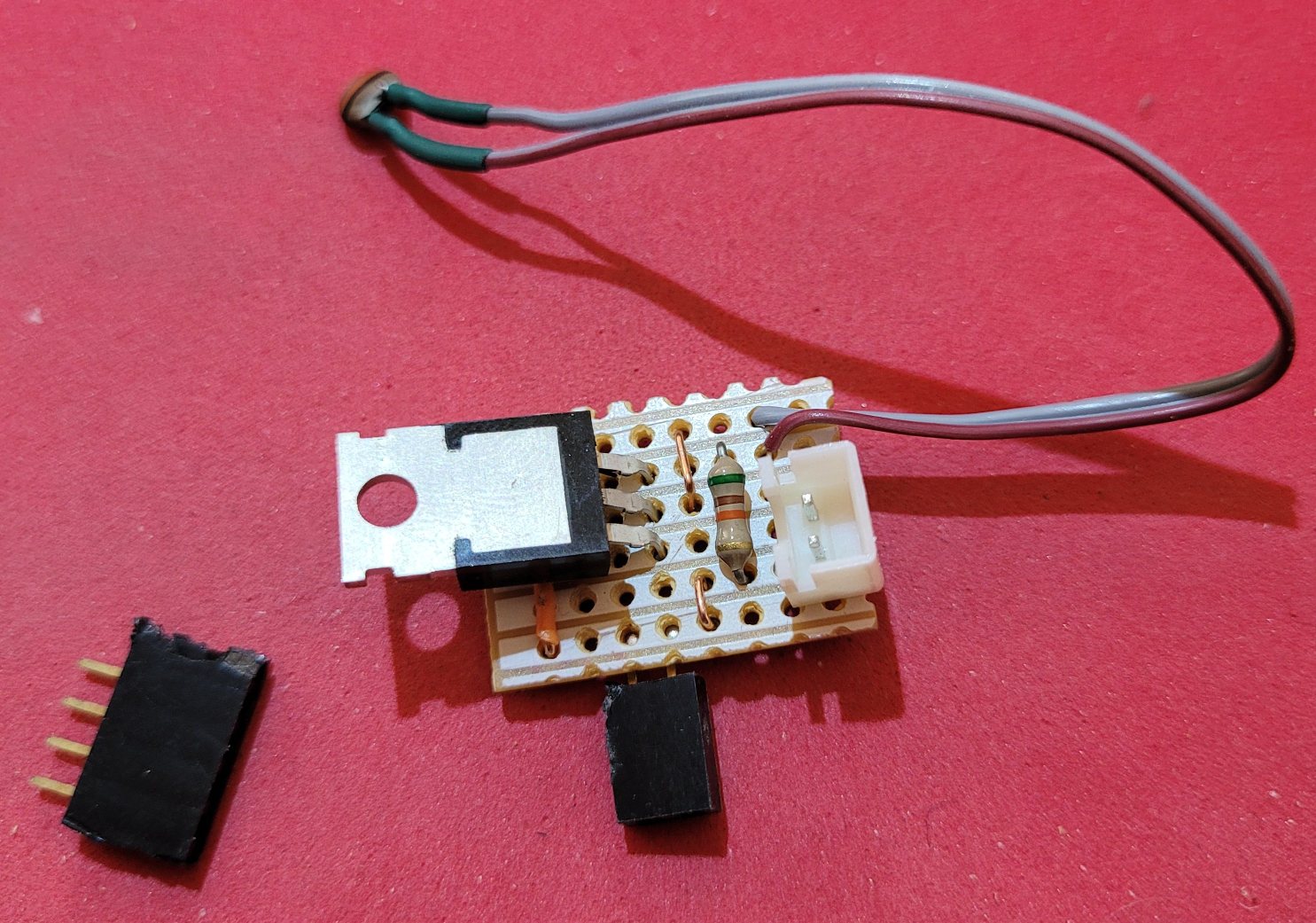

La placa de tiras la conecto directamente al mismo enchufe del ventilador con dos pines hembra de los usados en placas Arduino y similares.
La placa de tiras la conecto directamente al mismo enchufe del ventilador con dos pines hembra de los usados en placas Arduino y similares.

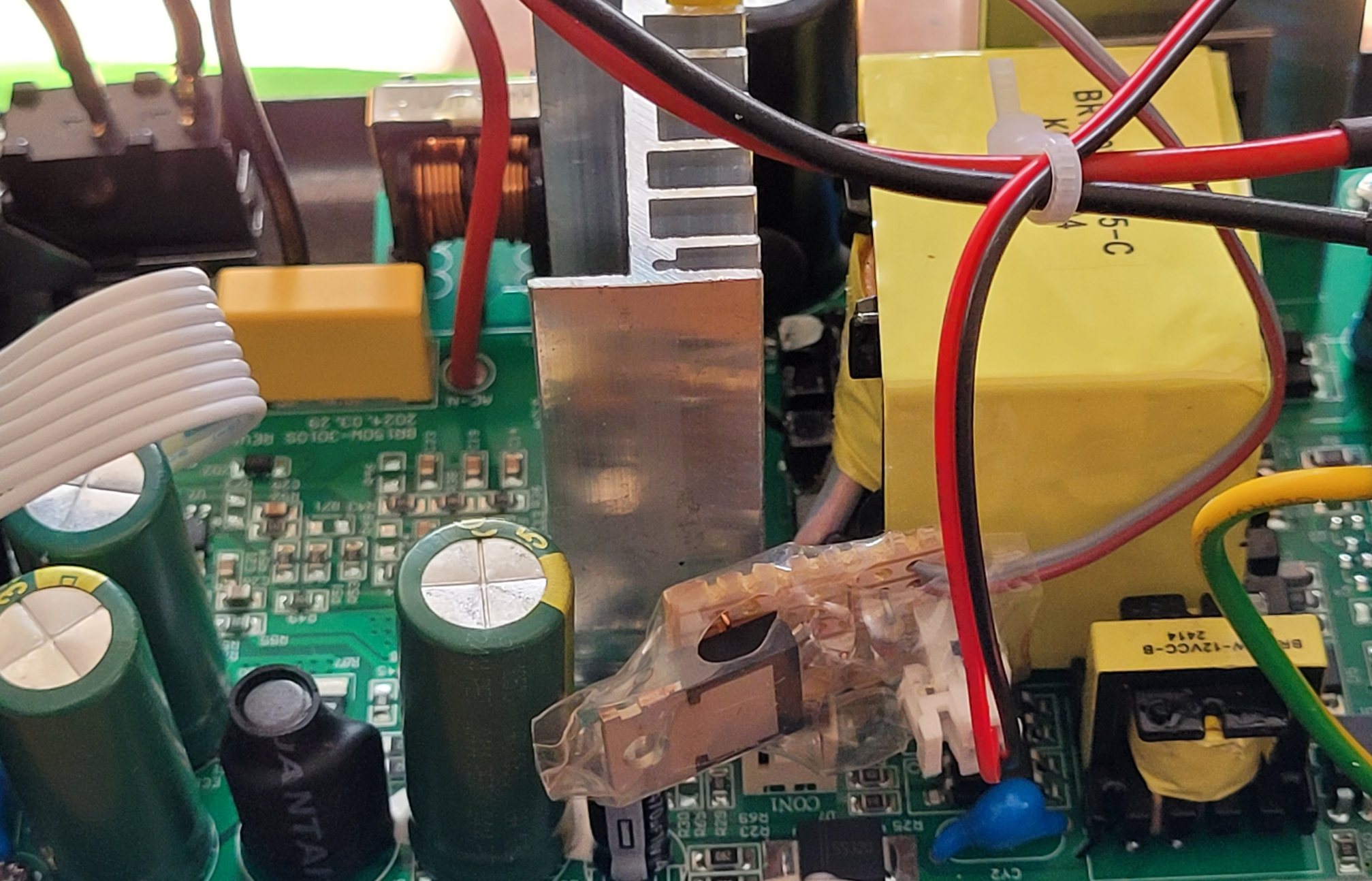

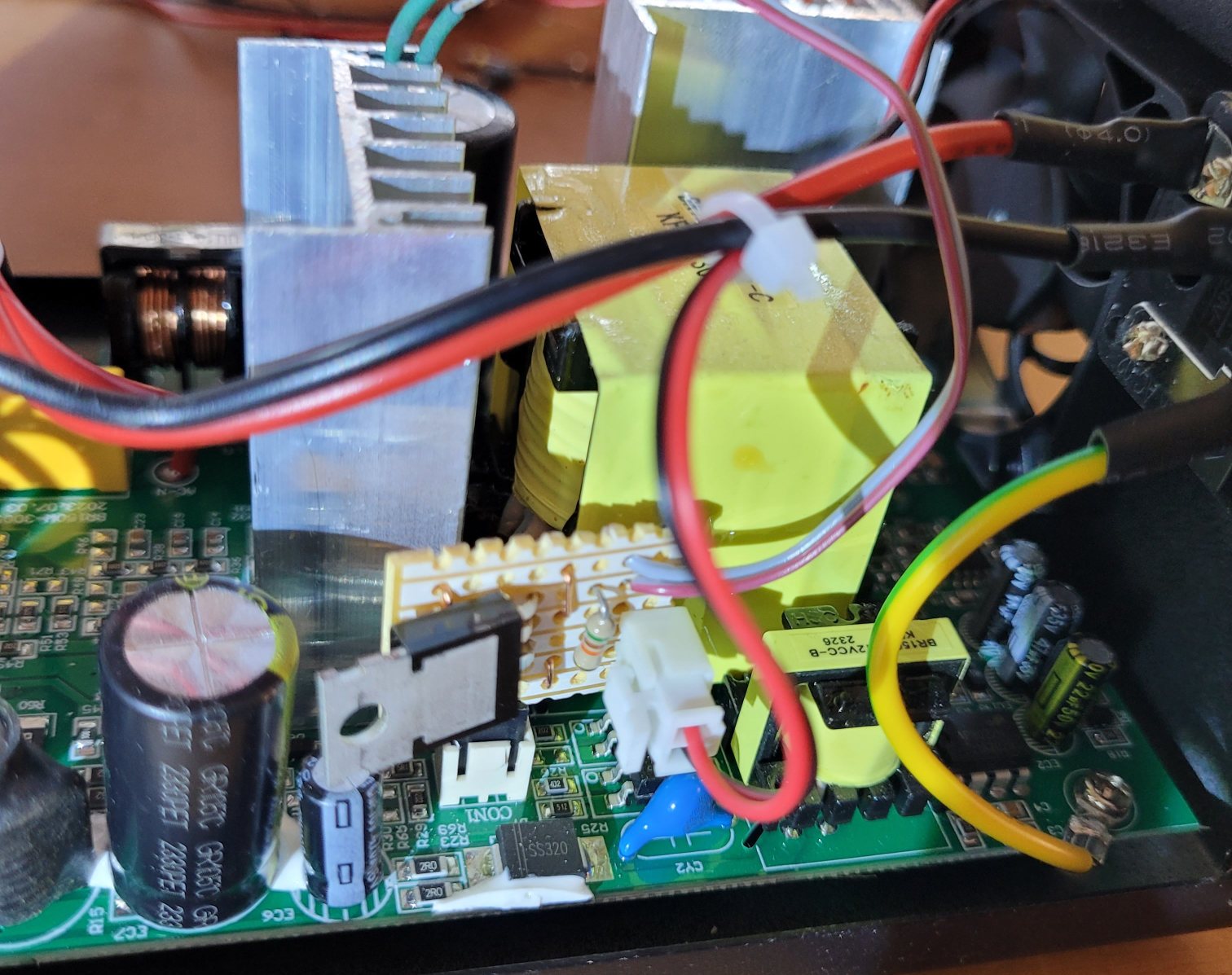

El circuito enchufado directamente a la placa madre y el ventilador a ella. El termistor NTC introducido entre una de las aletas del refrigerador.
¡¡IMPORTANTE!! para evitar cortocircuitos, finalmente nuestra plaquita y la NTC deben ser cubiertos con tubos temoretractil o similar aislamiento.
Una modificación que apenas cuesta un euro y da paz, más aún cuando si uso más de 3-4 Amperios recurro a una fuente de PC.
¡¡IMPORTANTE!! para evitar cortocircuitos, finalmente nuestra plaquita y la NTC deben ser cubiertos con tubos temoretractil o similar aislamiento.
Una modificación que apenas cuesta un euro y da paz, más aún cuando si uso más de 3-4 Amperios recurro a una fuente de PC.
