Intermitente para paso cebra (peatones)
El cruzar un paso de peatones (incluso uno con semáforos) entraña gran peligro al ir sentado en la Genny lo cual disminuye nuestra visiblidad ara los conductores. Si a eso añadimos obstáculos laterales como coches, depósitos de basura, distracción del conductor, etc entonces, el peligro se multiplica con grave riesgo de atropello al cruzar un paso cebra. El método es pulsar y los diodos LED de alta luminosidad advierten de nuestra presencia.

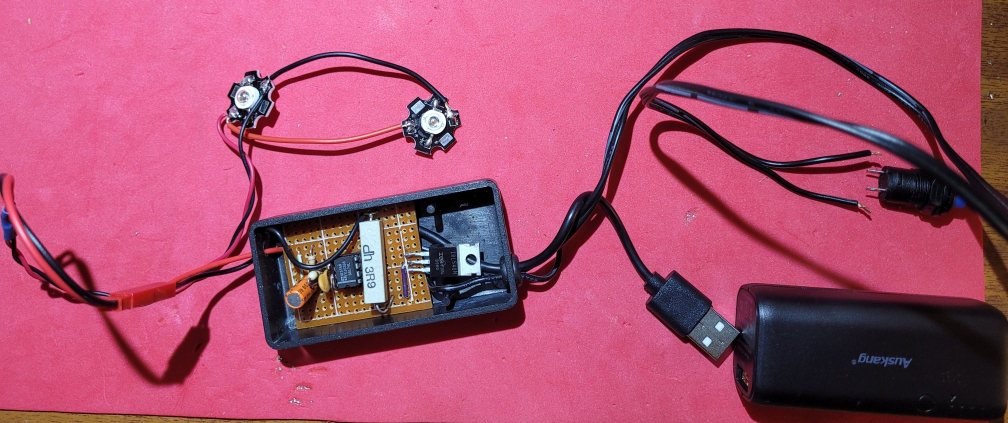

Este montaje pretende aumentar esa visibilidad. Aunque ya hice uno del mismo cometido, este nuevo está más alto y adelantado que el anterior.La ventaja del anterior es que se alimentaba de la propia bateria de 12v de la Genny y este lo hace con una PowerBank de 5v como la usada para recargar teléfonos. Creo que este "defecto" es compensado por la mejor situación de las luces. Y además puede ser racargado fácilmente.
El circuito es fácil montarlo con mínimas habilidades de soldadura eléctrica.
Este montaje pretende aumentar esa visibilidad. Aunque ya hice uno del mismo cometido, este nuevo está más alto y adelantado que el anterior.La ventaja del anterior es que se alimentaba de la propia bateria de 12v de la Genny y este lo hace con una PowerBank de 5v como la usada para recargar teléfonos. Creo que este "defecto" es compensado por la mejor situación de las luces. Y además puede ser racargado fácilmente.
El circuito es fácil montarlo con mínimas habilidades de soldadura eléctrica.

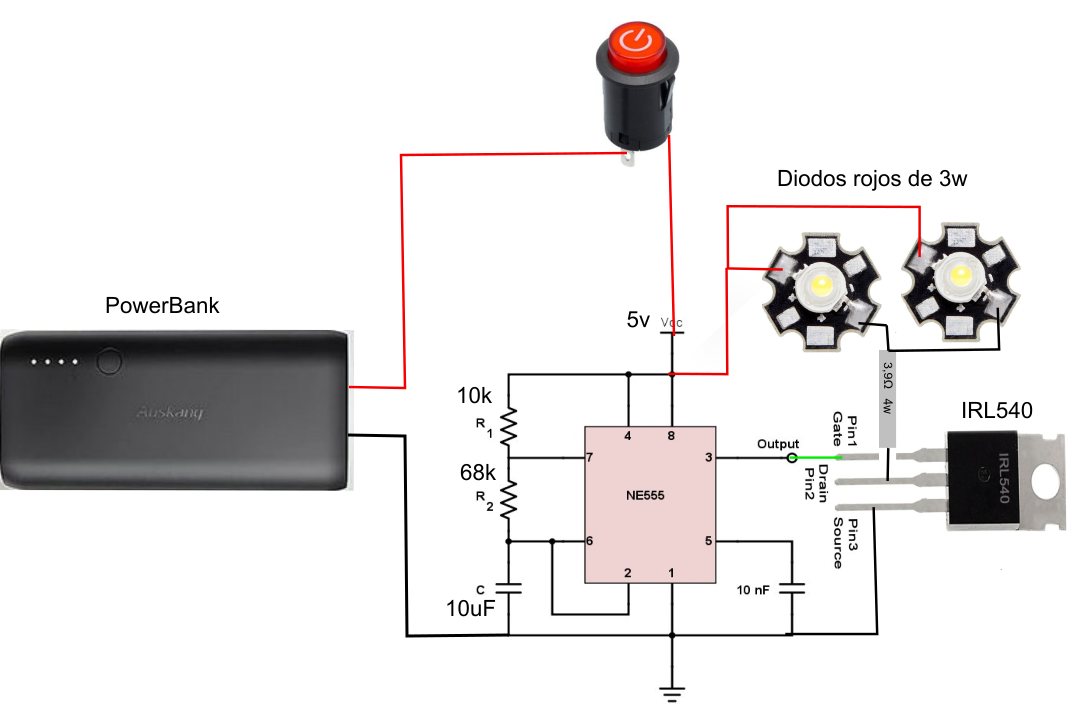

El circuito es muy simple. El conocido integrado 555 genera los pulsos de intermitencia para comandar al MOSFET IRL540 que es el que realmente proporciona la corriente a los dos diodos LED de 3 watios. Es importante que el MOSFET sea IRL para un mejor funcionamiento a 5v.

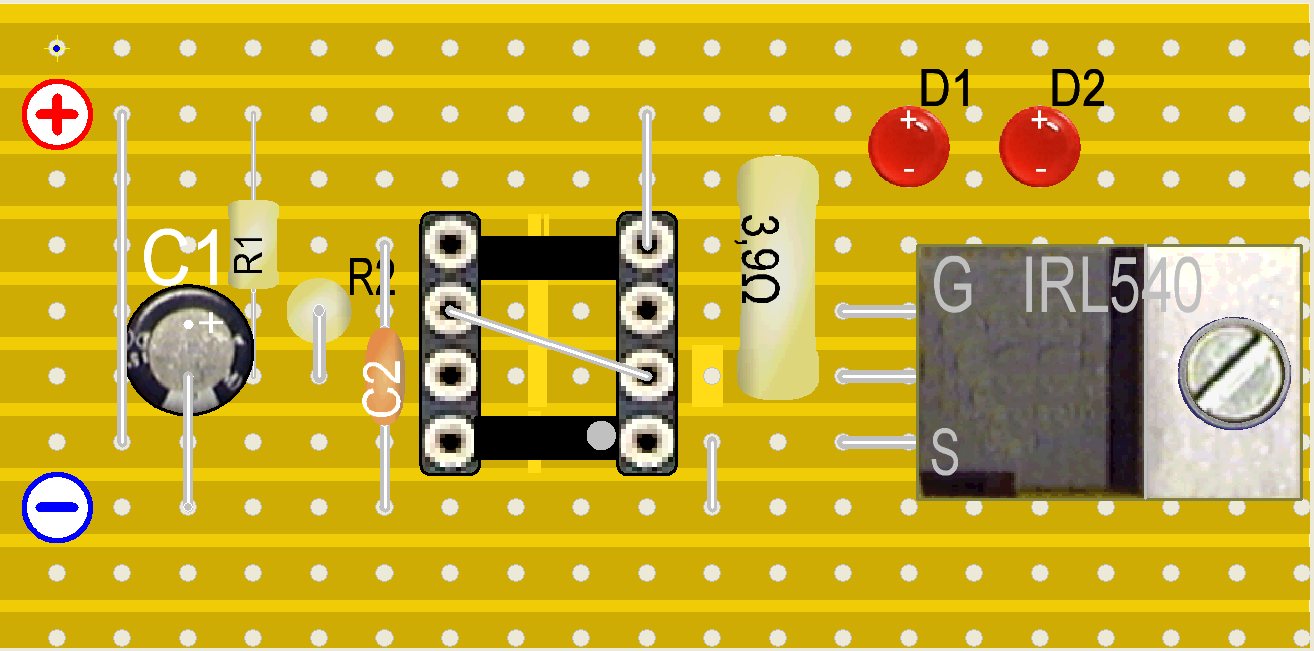

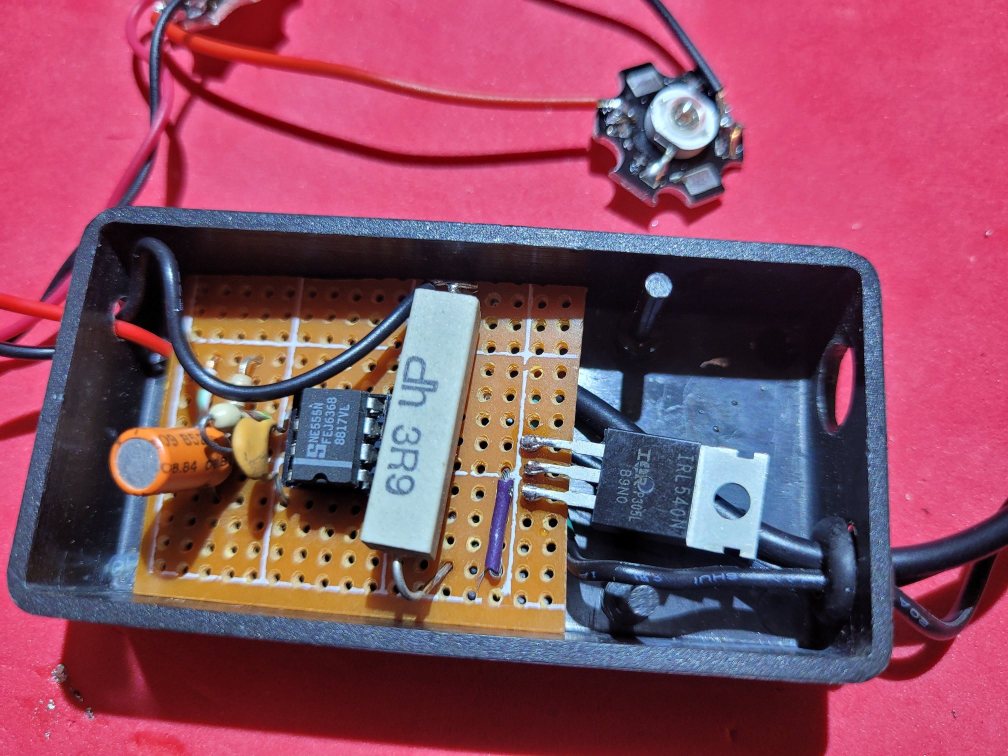

El montaje físico esta sobre una placa de tiras de cobre

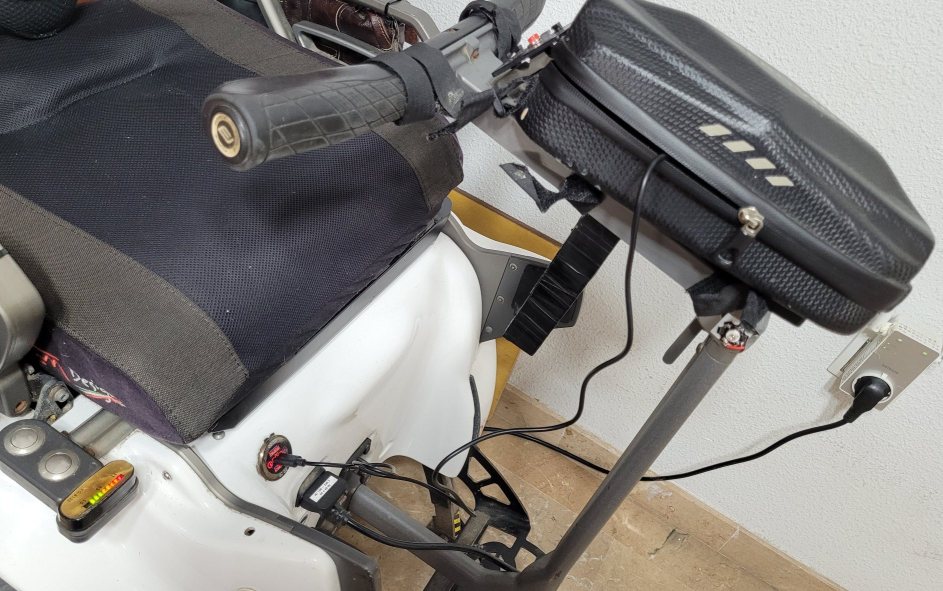

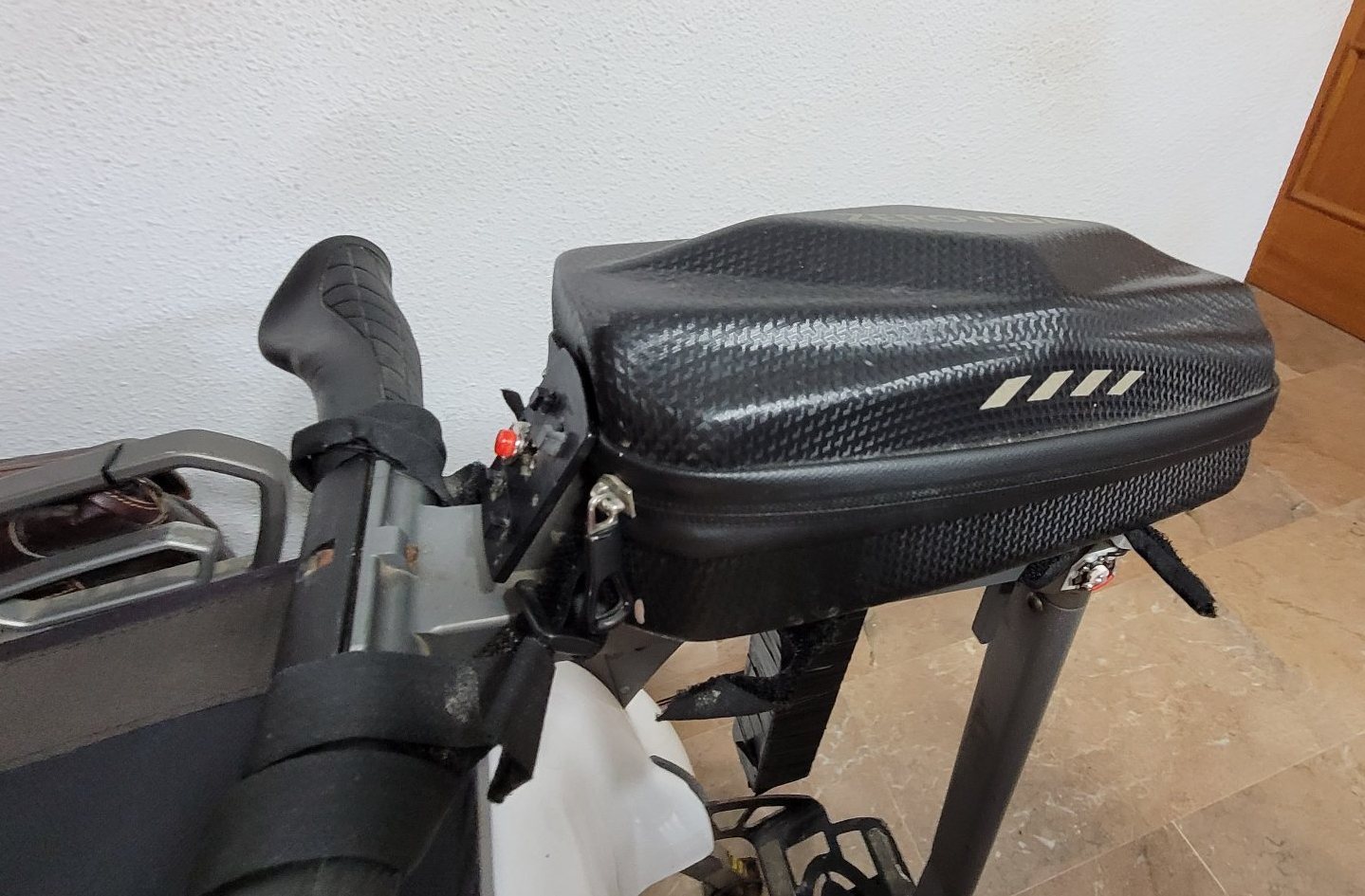

Caja del sistema y powerbank en bolsa sujeta al manillar. A la derecha recargando el powerbank con un cable USB conectado a la Genny con un adaptador de 12v a USB que me gusta tener para asegurarme de tener siempre carga disponible para el teléfono.
