Zoom para WebCam
Las WebCam suelen tener un objetivo con una focal fija de unos 3mm. Esto nos da un angular amplio válido para tomas domesticas, skype, grabaciones personales para Youtube, etc. Sí que hay WebCam con zoom, pero se salen de precio para solo experimentos.
Como quería experimentar con detección de objetos y personas con OpenCV quería "acercar" los motivos para un tamaño más razonable que facilitase su detección.
La solución barata es cambiar la lente por una varifocal. Lo más asequible es una que varia de 2,8mm de focal a 12mm. Es decir, un zoom de poco más de x4.
Como quería experimentar con detección de objetos y personas con OpenCV quería "acercar" los motivos para un tamaño más razonable que facilitase su detección.
La solución barata es cambiar la lente por una varifocal. Lo más asequible es una que varia de 2,8mm de focal a 12mm. Es decir, un zoom de poco más de x4.

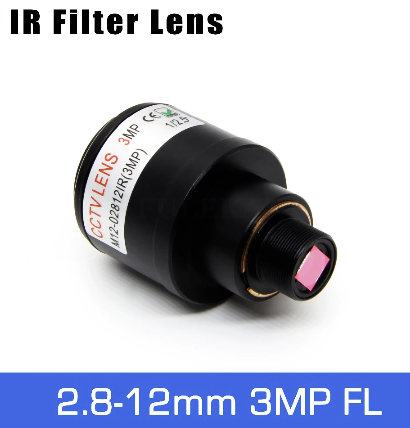

La WebCam utilizada es barata (unos 22€) y da buena calidad. Se vende con diferentes marcas. A la derecha el objetivo comprado en Aliexpress por unos 6€. Es importante comprar la lente con filtro infrarrojo incorporado (la plaquita roja de atrás) ya que si no tendriamos colores alterados.
La cámara es muy fácil de desarmar. El panel frontal saltan las pestañas con un pequeño destornillador y toda la circuitería y lente salen quitando tres tornillitos de estrella. En la foto izquierda aparece sin lente, solo con el soporte de esta. El caso es que hay un pequeño problema y es que para evitar su desenfoque accidental, la lente esta pegada a su soporte que a su vez va atornillado a la placa.
Por tanto hay que quitar la placa (los 3 tornillos) y por detrás quitar otros dos para soltar soporte y lente. Ahora tenemos que despegar la lente. Está fijada con dos gotas de pegamento térmico. Yo la desenrosqué fácil calentado suavemente con un mechero.
¡¡¡ATENCIÓN!!! En el centro de la placa está el sensor de imagen. Es muy delicado. En las manipulaciones procurar que no se ensucie ni le caigan motas de polvo. Nada de tocarlo ni sobre todo limpiarlo con paños ya que la electricidad estática lo destruirá casi con toda seguridad.
Por tanto hay que quitar la placa (los 3 tornillos) y por detrás quitar otros dos para soltar soporte y lente. Ahora tenemos que despegar la lente. Está fijada con dos gotas de pegamento térmico. Yo la desenrosqué fácil calentado suavemente con un mechero.
¡¡¡ATENCIÓN!!! En el centro de la placa está el sensor de imagen. Es muy delicado. En las manipulaciones procurar que no se ensucie ni le caigan motas de polvo. Nada de tocarlo ni sobre todo limpiarlo con paños ya que la electricidad estática lo destruirá casi con toda seguridad.
La nueva lente montada para pruebas. Hay que enroscar la lente en su soporte hasta un punto que permita el enfoque perfecto en todo el rango de zoom. El tornillo delantero es para enfocar y el trasero para el zoom. Hay que hacer pruebas con el zoom al mínimo y al máximo y poder enfocar con el delantero. Si no podemos hay que enroscar más o menos en el soporte de la lente. Una vez encontrado ese punto debe fijarse. Lo mejor es dos o tres vueltas de hilo de coser muy fino para que al enroscar esta quede firme.

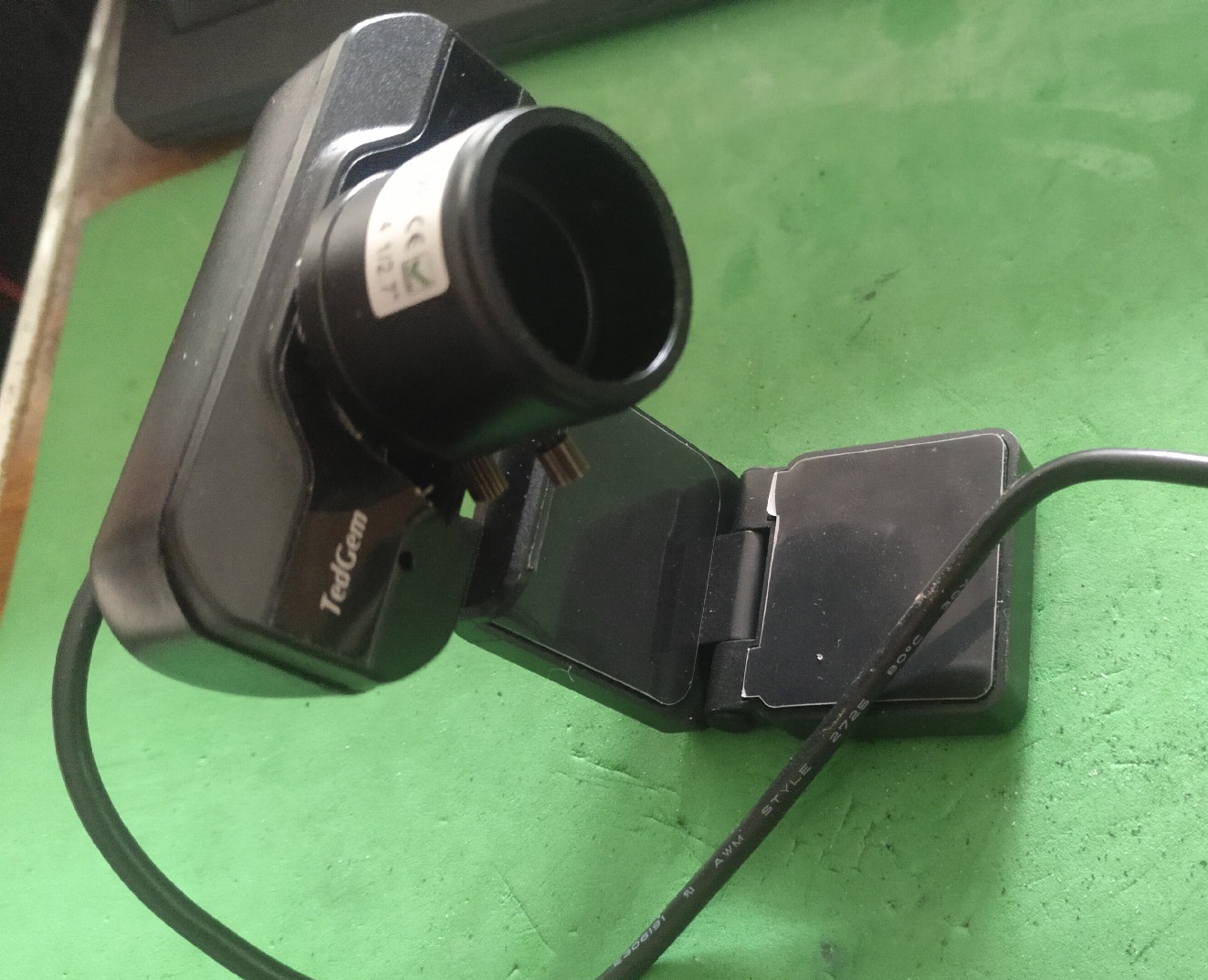

A la izquierda el montaje terminado. La plaquita frontal no puede ponerse por el tamaño del agujero y sobre todo porque sobresale un poco e impide el giro del zoom, es necesario ampliar y recortar toda la parte inferior.

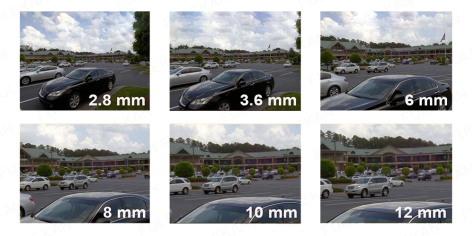

A la derecha un ejemplo (del fabricante) del alcance del zoom. Se vende otro varifocal casi idéntico de tamaño con focal de 6 a 22mm.
