Detector de partículas alfa
Detecta partículas alfa (dos protones y dos neutrones, es decir Helio) basado en la propiedad de estás de ionizar el aire, lo que provoca un arco voltaico de una fuente de alta tensión.
El módulo de AT es un circuito ya montado y totalmente aislado en resina. Se alimenta con corriente continua, dando a la salida mas de 10.000 voltios. En este montaje he usado unos 2v y poco mas de un amperio para obtener unos 8.000v que son suficientes para este proyecto.
Cuidado con esta salida, puede darnos una descarga muy desagradable.
El módulo de AT es un circuito ya montado y totalmente aislado en resina. Se alimenta con corriente continua, dando a la salida mas de 10.000 voltios. En este montaje he usado unos 2v y poco mas de un amperio para obtener unos 8.000v que son suficientes para este proyecto.
Cuidado con esta salida, puede darnos una descarga muy desagradable.

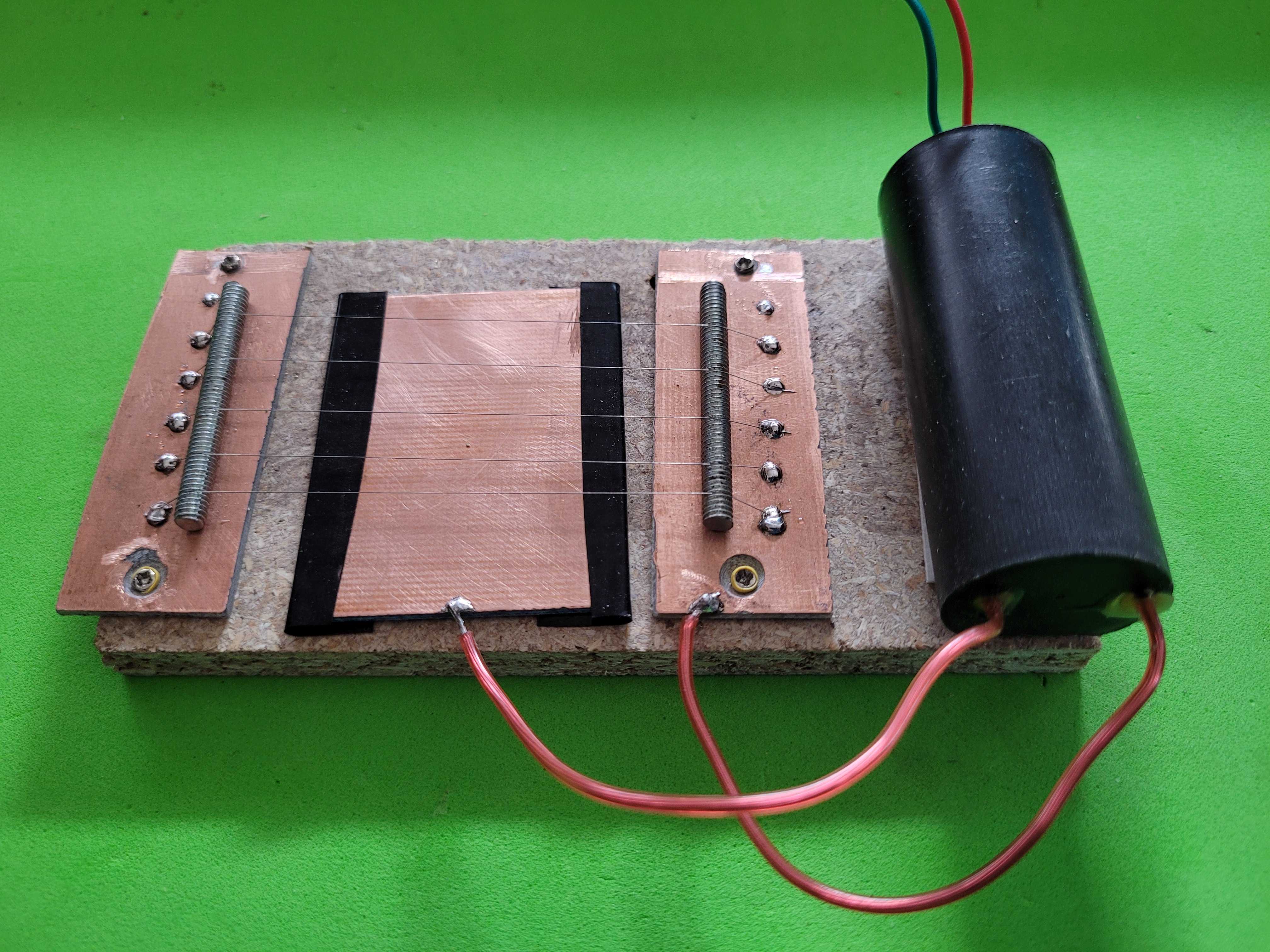

El montaje es muy simple, sobre una base aislante de madera o plástico se disponen dos tiras de circuito impreso donde se sueldan hilos finos sin demasiada tensión, que luego se logra con dos trozos de tornillo de métrica M4, dejando pues una separación con la placa inferior de poco más de 3mm. Los hilos está separados entre si unos 5mm.
La placa inferior es otro trozo de C.I. Fue necesario aislar los bordes con cinta ya que en dichos bordes por muy bien cortados y limados que estén siempre quedan minúsculas espículas que hacen saltar muy fácilmente el arco de A.T.
Como generador de partículas alfa he usado un trocito de Uraninita, que tiene muy poca actividad radioactiva, pero suficiente para este montaje y en mi anterior de Cámara de Niebla.
Se da tensión hasta que comienzan a saltar arcos y entonces disminuimos lentamente hasta que paren. En ese punto las partículas alfa provocan saltos en diferentes puntos de la placa inferior.
La placa inferior es otro trozo de C.I. Fue necesario aislar los bordes con cinta ya que en dichos bordes por muy bien cortados y limados que estén siempre quedan minúsculas espículas que hacen saltar muy fácilmente el arco de A.T.
Como generador de partículas alfa he usado un trocito de Uraninita, que tiene muy poca actividad radioactiva, pero suficiente para este montaje y en mi anterior de Cámara de Niebla.
Se da tensión hasta que comienzan a saltar arcos y entonces disminuimos lentamente hasta que paren. En ese punto las partículas alfa provocan saltos en diferentes puntos de la placa inferior.
