Reparar lámpara ccfl de monitor con LED
Se trata de reparar un monitor que ya había reciclado y que se ha quedado con pantalla negra. Al apagarlo y volverlo a encender saltan unas chispas durante un momento en el ángulo inferior del monitor. Sospecho que se ha fundido la lámpara CCFL que ilumina la pantalla y decido sustituirla con LED.
Pido este kit por 3,49€ y mandan dos tiras para monitor de 22 pulgadas y la controladora. A la controladora suelen entrar tres hilos, positivo, negativo y el amarillo para el control de brillo. El envío viene muy bien acolchado, pero no es suficiente y las dos tiras llegan quebradas, afortunadamente, como el monitor es de solo 15'' la parte derecha de la rotura es suficiente y se soluciona quitando las partes unidas a los cables y soldando el resto. Si aún así son demasiado largas, se pueden cortar de 3 en 3 sin problemas.
Pido este kit por 3,49€ y mandan dos tiras para monitor de 22 pulgadas y la controladora. A la controladora suelen entrar tres hilos, positivo, negativo y el amarillo para el control de brillo. El envío viene muy bien acolchado, pero no es suficiente y las dos tiras llegan quebradas, afortunadamente, como el monitor es de solo 15'' la parte derecha de la rotura es suficiente y se soluciona quitando las partes unidas a los cables y soldando el resto. Si aún así son demasiado largas, se pueden cortar de 3 en 3 sin problemas.
A la izquierda vemos la tira arreglada sin cortar aún a la medida hasta ver el tamaño necesario tras desarmar el monitor
A la derecha, funciona perfectamente al encender el monitor. Ahora viene lo difícil, desarmar sin romper nada un monitor de portátil super compacto. ¿Quién dijo miedo?. Bueno, total no funcionaba.
A la derecha, funciona perfectamente al encender el monitor. Ahora viene lo difícil, desarmar sin romper nada un monitor de portátil super compacto. ¿Quién dijo miedo?. Bueno, total no funcionaba.

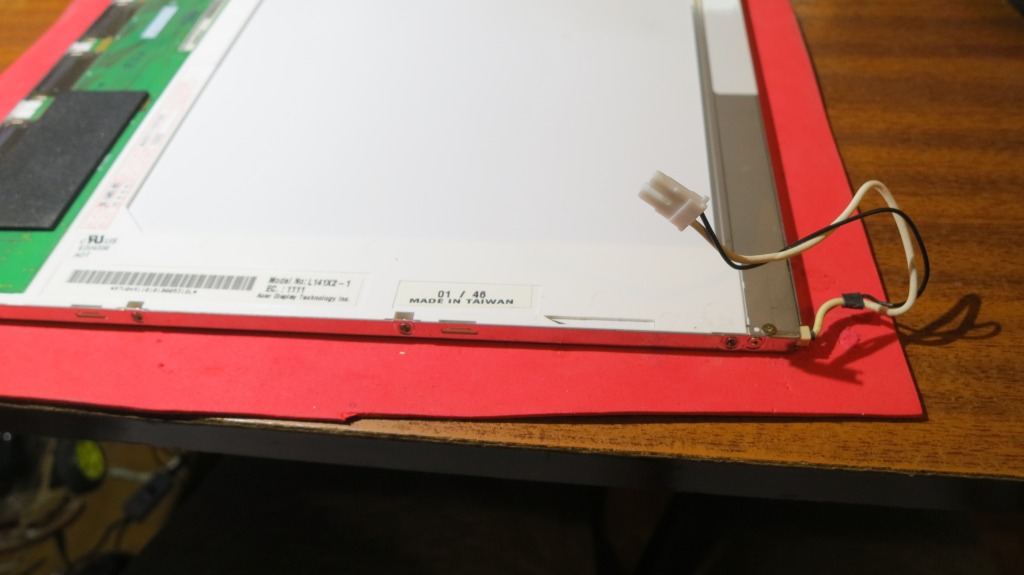

En esta fase cada monitor será diferente, pero la salida de los cables nos indica donde está la lámpara CCFL. En este, hay que levantar la pestaña a la derecha.

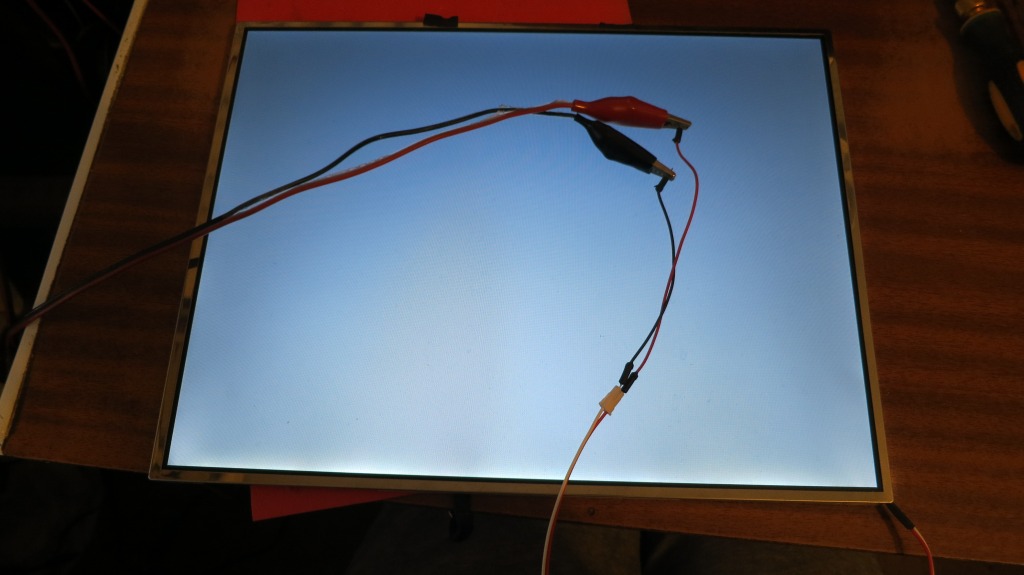

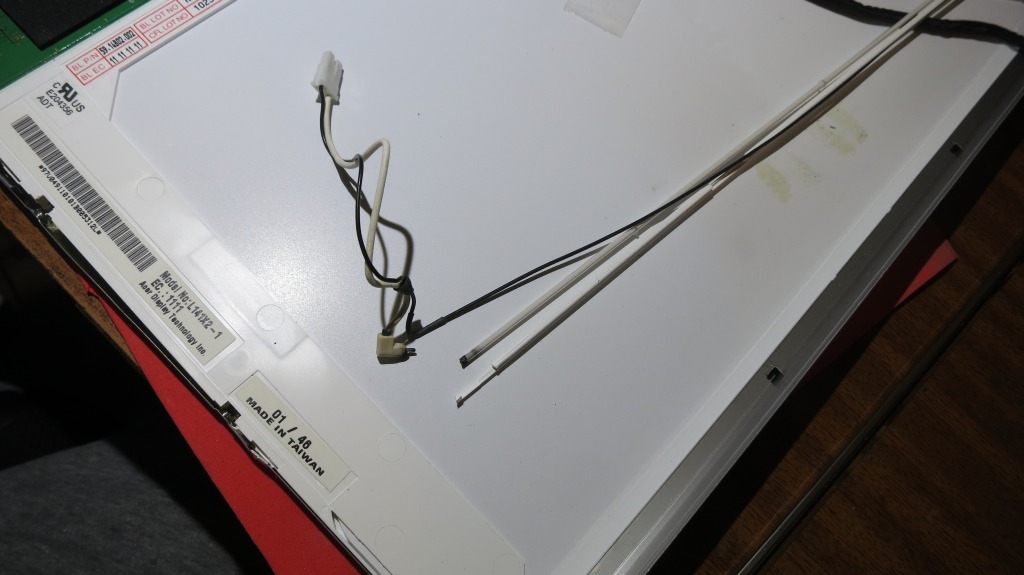

La pestaña levantada y la lámpara quemada extraída que estaba en una guía en donde hay que meter la tira de LED previo corte a su longitud exacta. Tener cuidado de dirigir la luz de los LED hacia la pantalla. A la derecha probando que funciona. La iluminación es más regular de lo que se aprecia en la foto.
El antiguo inverter y el nuevo controlador de los LED. Monitor reparado.

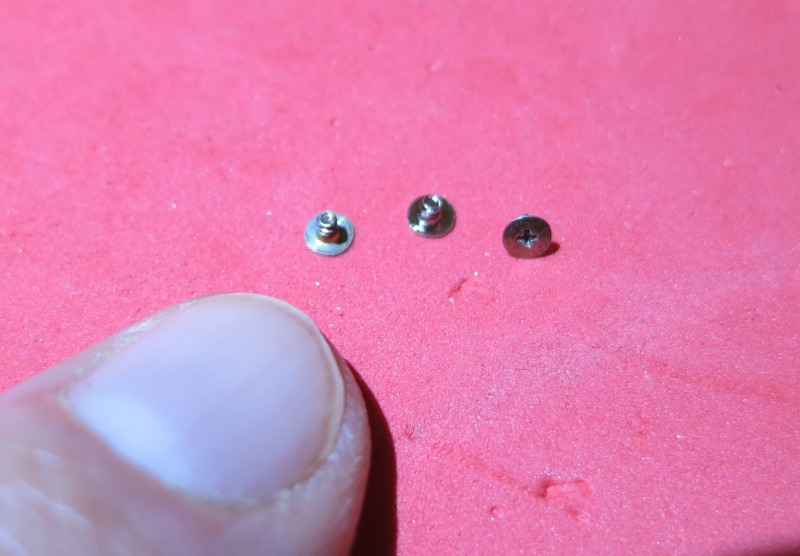

P.D. Me han sobrado tres tornillos, pero como se justificaba aquel camarero despedido por comerse el jamón para las croquetas "es que ponen demasiado"
P.D. Me han sobrado tres tornillos, pero como se justificaba aquel camarero despedido por comerse el jamón para las croquetas "es que ponen demasiado"
