Estroboscopio con LED 10w
Un estroboscopio es un dispositivo que emite destellos de luz de muy corta duración y regulables en su frecuencia. Sincronizando la cadencia de disparo con el giro de un motor o cualquier proceso vibratorio permite observar el objeto como si estuviese detenido o con movimiento muy lento lo que permite analizarlo sin necesidad de pararlo. En fotografía se pueden hacer tomas del movimiento de un objeto en el mismo frame. Que si, también en discotecas.
En vez de lampara de xenón, he usado un diodo LED de 10w y 12v que nos evita el uso de tensiones elevadas y peligrosas. Además, el control de la frecuencia de disparo y la anchura del pulso son precisa y fácllmente controladas con un Arduino. La alimentación del LEd se hace con un MOSFET IRL540 con nivel de disparo de 5v necesario para trabajar al 100% con Arduino.
En vez de lampara de xenón, he usado un diodo LED de 10w y 12v que nos evita el uso de tensiones elevadas y peligrosas. Además, el control de la frecuencia de disparo y la anchura del pulso son precisa y fácllmente controladas con un Arduino. La alimentación del LEd se hace con un MOSFET IRL540 con nivel de disparo de 5v necesario para trabajar al 100% con Arduino.

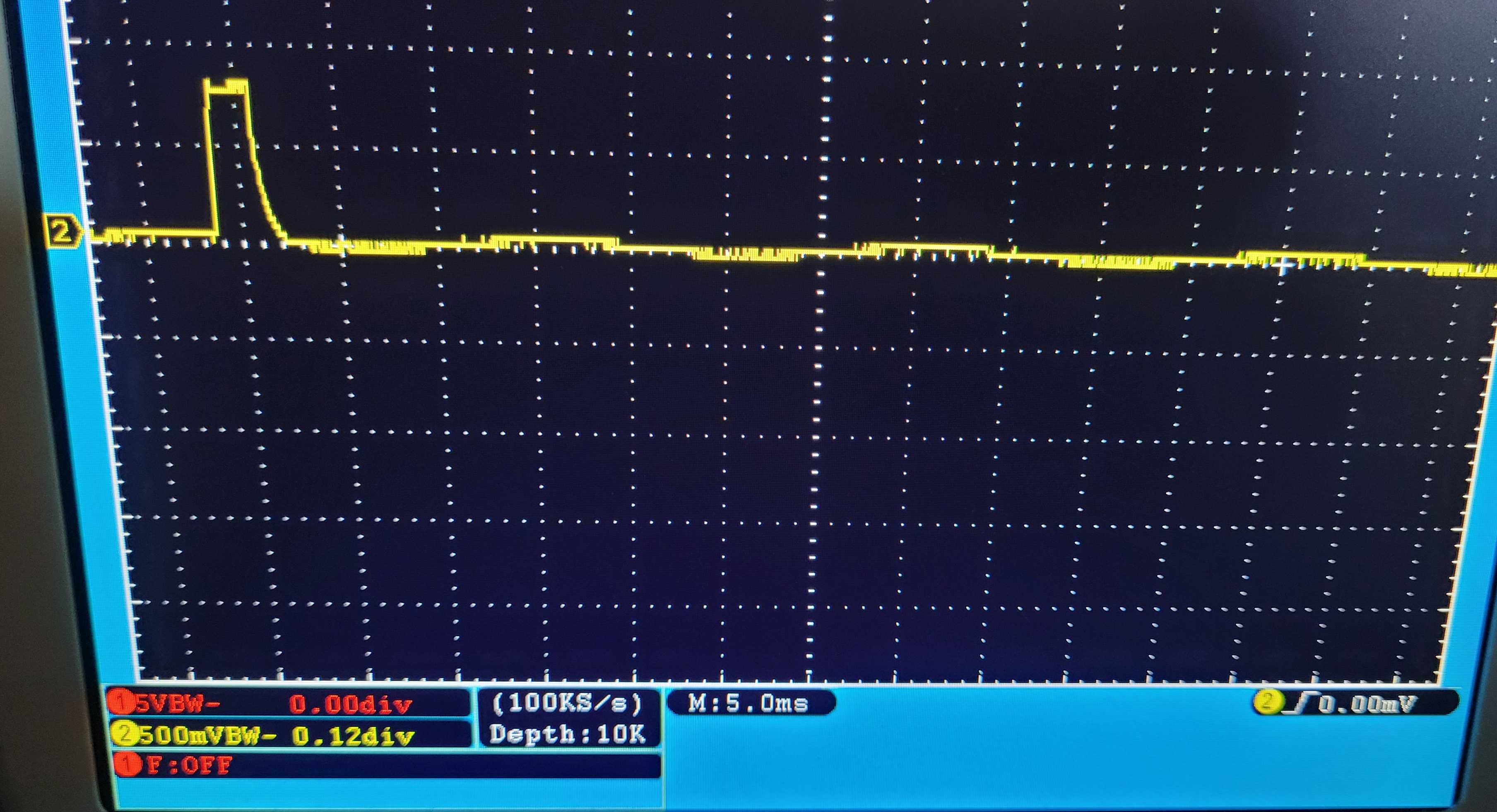

Tenia dudas sobre la velocidad de activación del LED, pero ha sido satisfactoria como se ve en el osciloscopio en disparo programado a 2 milisegundos.
A 12v el LED da una luz muy brillante y en trabajo continuo se calienta extraordinariamente (lo uso como luz en mi taller con un bloque de aluminio de PC). Como estroboscopio el ciclo de trabajo es muy bajo y solo le he puesto una disipación mínima.
El tiempo de disparo ha de ser muy corto, de 2-3 miliS para evitar que las imágenes estén movidas.

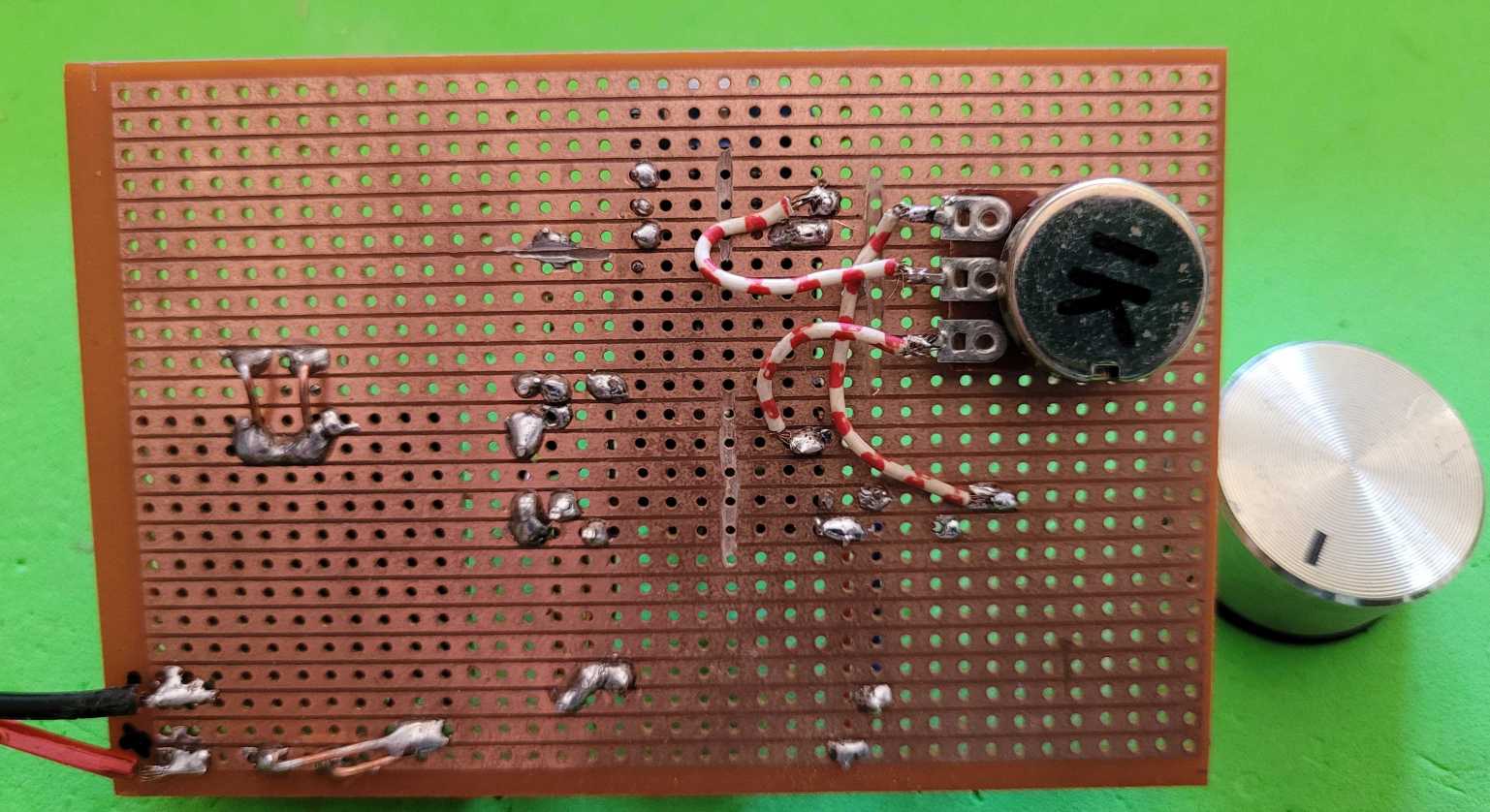

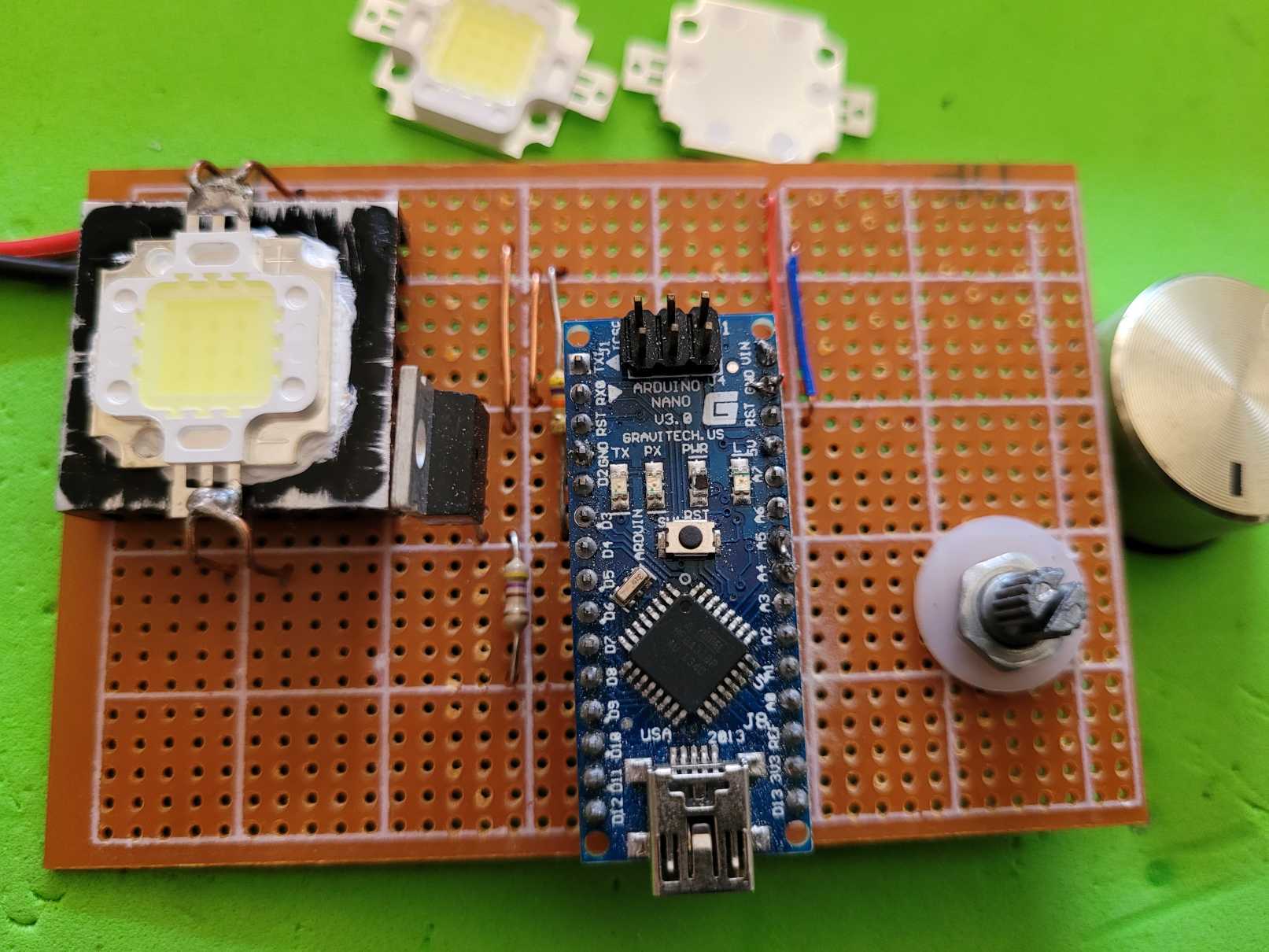

El esquema es muy simple y esta montado en una placa de tiras
A 12v el LED da una luz muy brillante y en trabajo continuo se calienta extraordinariamente (lo uso como luz en mi taller con un bloque de aluminio de PC). Como estroboscopio el ciclo de trabajo es muy bajo y solo le he puesto una disipación mínima.
El tiempo de disparo ha de ser muy corto, de 2-3 miliS para evitar que las imágenes estén movidas.
El esquema es muy simple y esta montado en una placa de tiras
//Estroscopio LED
//http://www.jopapa.me 2024
const int InPin = A0; // El potenciometro
int sensorValue = 0; // Valor leido del pot
int retardo=500;
void setup() {
pinMode(8, OUTPUT); // iniciar pin 8 como salida.
}
void loop() {
sensorValue = analogRead(InPin); //Lee el pot
retardo = map(sensorValue, 0, 1023, 20, 1000); //Mapea
digitalWrite(8, HIGH); // Enciende el LED
delay(2); // Flash de 2 microsegundo
digitalWrite(8, LOW); // Apaga el LED
delay(retardo);
}
//http://www.jopapa.me 2024
const int InPin = A0; // El potenciometro
int sensorValue = 0; // Valor leido del pot
int retardo=500;
void setup() {
pinMode(8, OUTPUT); // iniciar pin 8 como salida.
}
void loop() {
sensorValue = analogRead(InPin); //Lee el pot
retardo = map(sensorValue, 0, 1023, 20, 1000); //Mapea
digitalWrite(8, HIGH); // Enciende el LED
delay(2); // Flash de 2 microsegundo
digitalWrite(8, LOW); // Apaga el LED
delay(retardo);
}
Pelota de Ping Pong rebotando en la mesa. Foto con el móvil a 200 ISO y 3 o 4 segundos.
