Recuperar monitor de portatil

          Si tenemos un ordenador portátil estropeado u obsoleto que no podemos utilizar, nos cabe la posibilidad de recuperar y reutilizar el monitor. Suelen ser monitores de 14 o 15 pulgadas que por su tamaño pueden ser usados como segundo monitor sin ocupar mucho espacio. Un segundo monitor es muy útil en muchas ocasiones, tener dos documentos abiertos para copiar o comparar datos, programación, edición de video, juegos, etc.

          Estos monitores tiene dos conectores, uno de dos hilos que viene del inverter que proporciona el alto voltaje a las lámparas del monitor y otro de muchos hilos que le envía la información para la pantalla y que usa un formato compatible en una gran mayoría de monitores de portátil. De todas formas, podremos ver la compatibilidad del nuestro en unos listados o preguntando al vendedor del circuito que necesitamos para poner en marcha el sistema. El tipo exacto de monitor lo veremos en su parte trasera al sacarlo por completo del portátil.

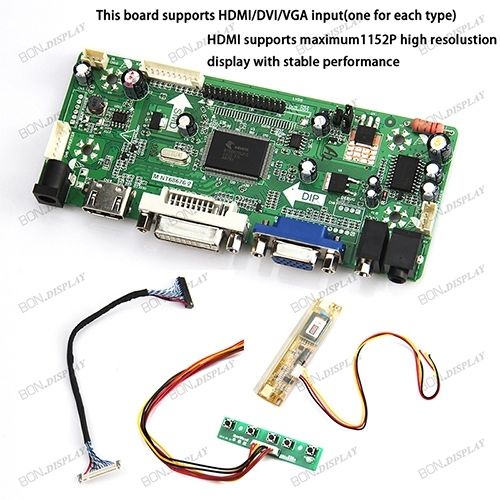

          Tendremos que comprar un kit que consta de una controladora con entradas DVI, VGA, HDMI o solo las que queramos. Un inverter para las lámparas y una botonera para el típico ajuste del monitor. Todo se vende junto y suele costar entre 25 y 30€. KIT
           Si el enlace no funciona, puede buscarse en ebay como "LVDS monitor vga" y saldrán muchas opciones. Si nuestro monitor no aparece en los listados, preguntar al vendedor.

           Yo he utilizado este

          Hay que separar el monitor del resto del portátil. Con esos tornillos a veces ocultos tras gomitas. Le quitamos los cables que lo unen y también quitaremos el inverter que esta en la parte inferior del monitor ya que usaremos el que viene en el kit. Seguidamente quitaremos al cubierta plástica que lo rodea por los lados y por detrás con cuidado de conservarla así como las bisagras que lo unían al portátil.

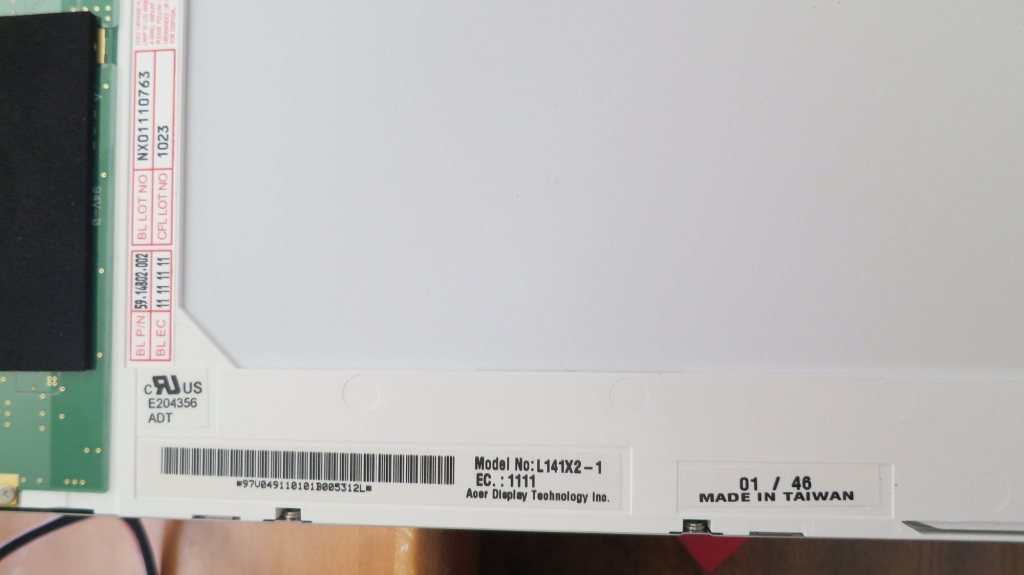

          Sin la cubierta posterior ya podemos ver el modelo exacto de nuestro monitor.

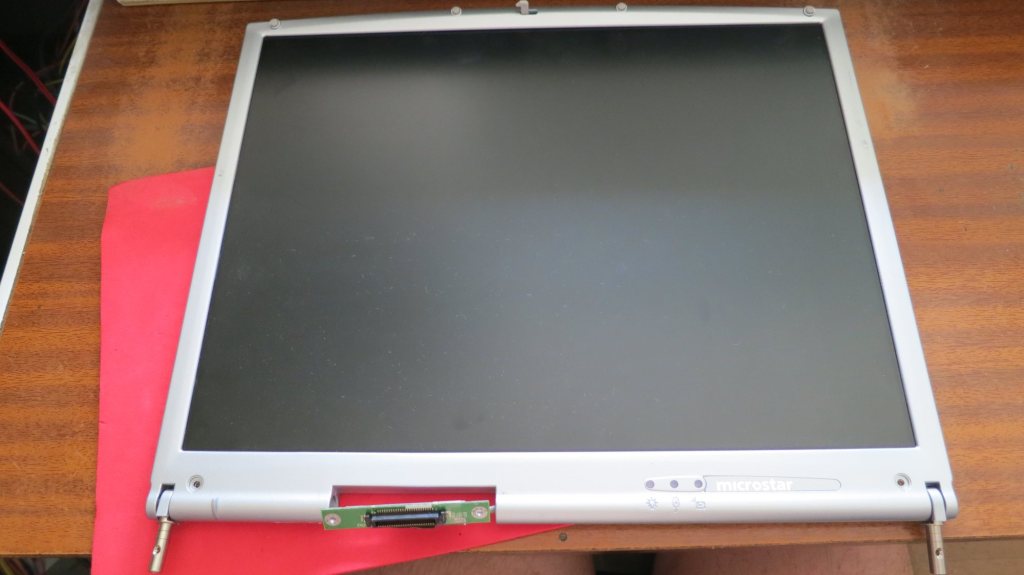

           Abajo lo vemos ya separado con las dos bisagras y más a la derecha sin plásticos y por detrás para ver el modelo. El conector que se ve en la foto izquierda no es el que se usa, sino otro detrás del monitor que es el estándar
          El montaje del cableado es realmente sencillo y hay muchas foto en la web donde venden el kit. Enchufar los cables y listo.

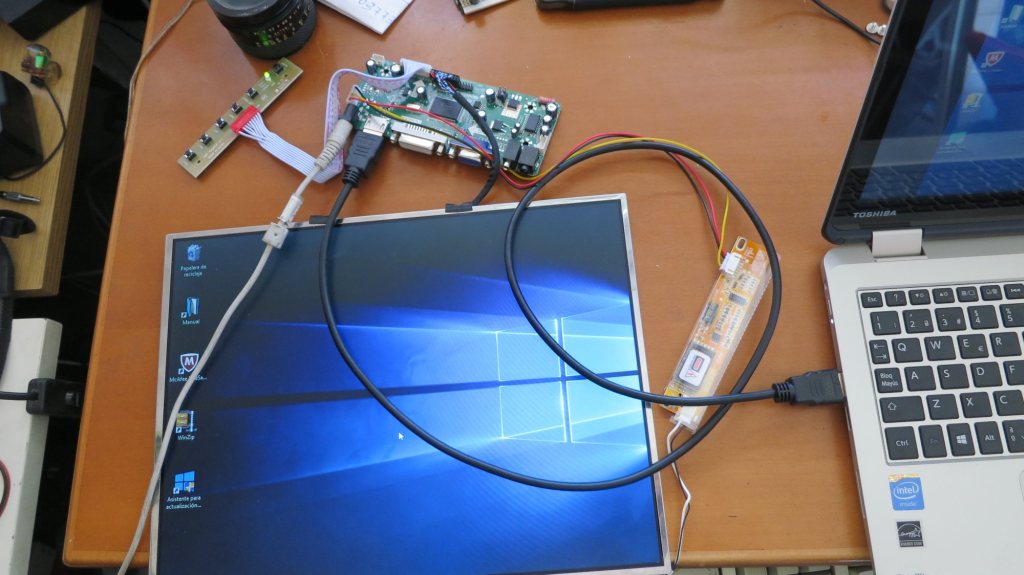

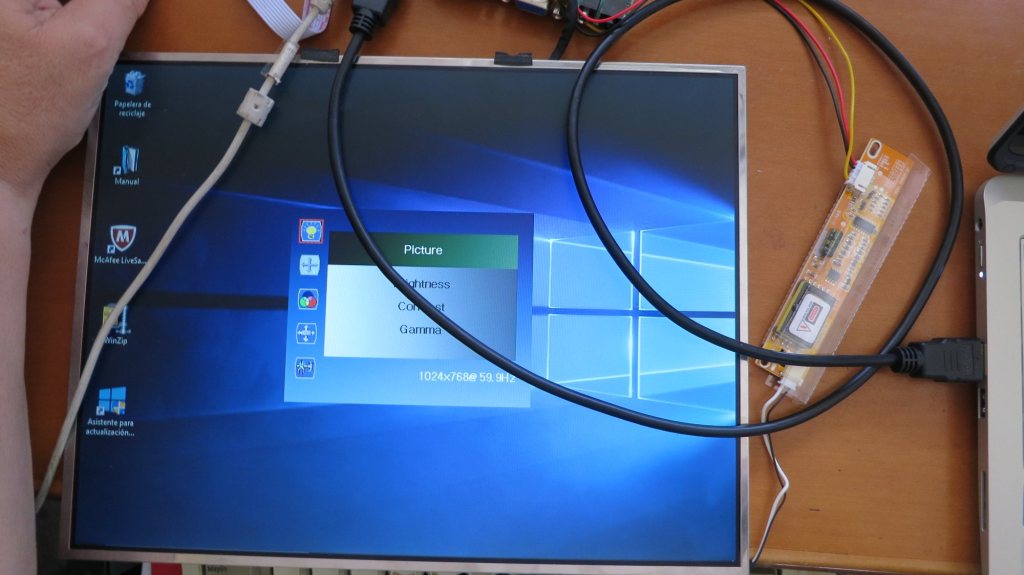

Ya montado sin la carcasa plastica y a la derecha el menú desplegado (brillo, resolución, etc). Se necesita una fuente de alimentación de 12v y 2-3A.

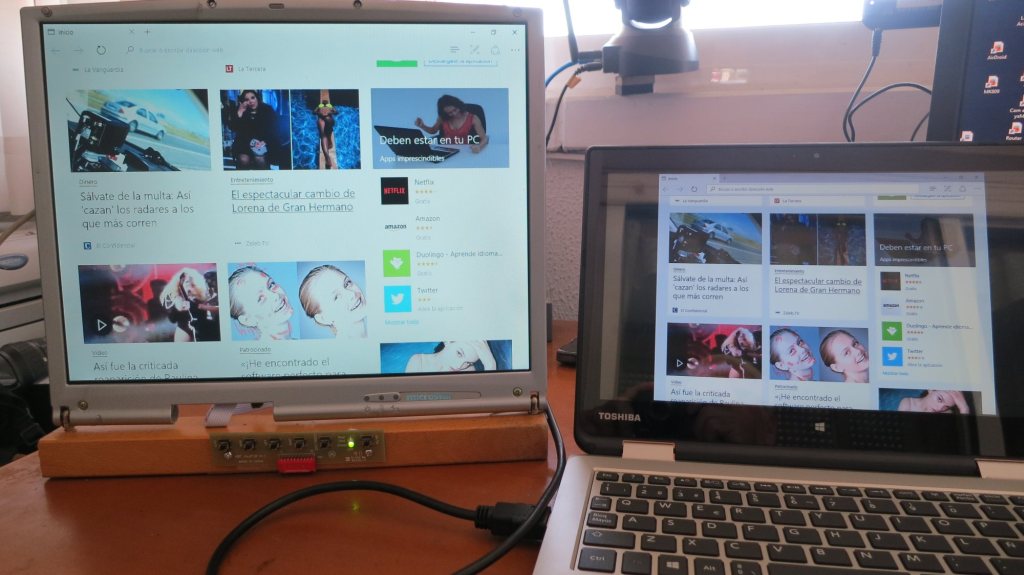

          El monitor terminado. Las dos visagras se han encastrado en un listón de madera (antigua pata de silla) con la botonera al frente.

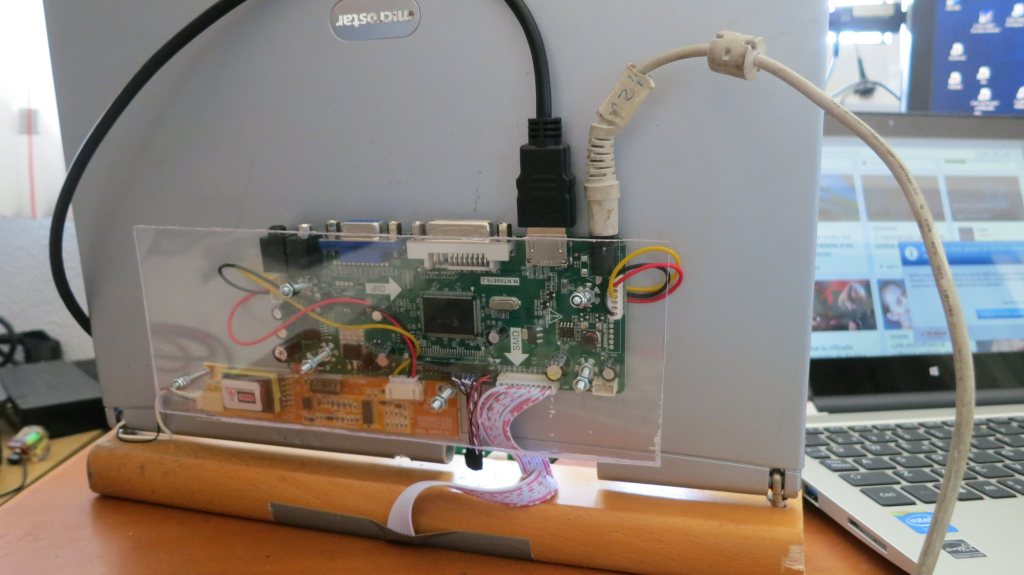

           El controlador, el inverter y la placa de plastico (policarbonato) que los cubre se sujetan con tornillos de 3mm que atraviesan el plastico posterior del monitor. Advertencia para novatos,
OJO con el inverter, puede dar un descarga nada agradable de unos 400 voltios.
