UPS a 12v (+ 5v)
Uninterruptible Power Supply (UPS) o fuente de alimentación ininterrumpida es un equipo que permite seguir suministrando energía a equipos críticos, habitualmente ordenadores. Suelen suministrar 220v, pero en este caso proporcionará 12 y 5v y está pensado para mantener funcionado el router (12v) y una cámara de seguridad (5v).

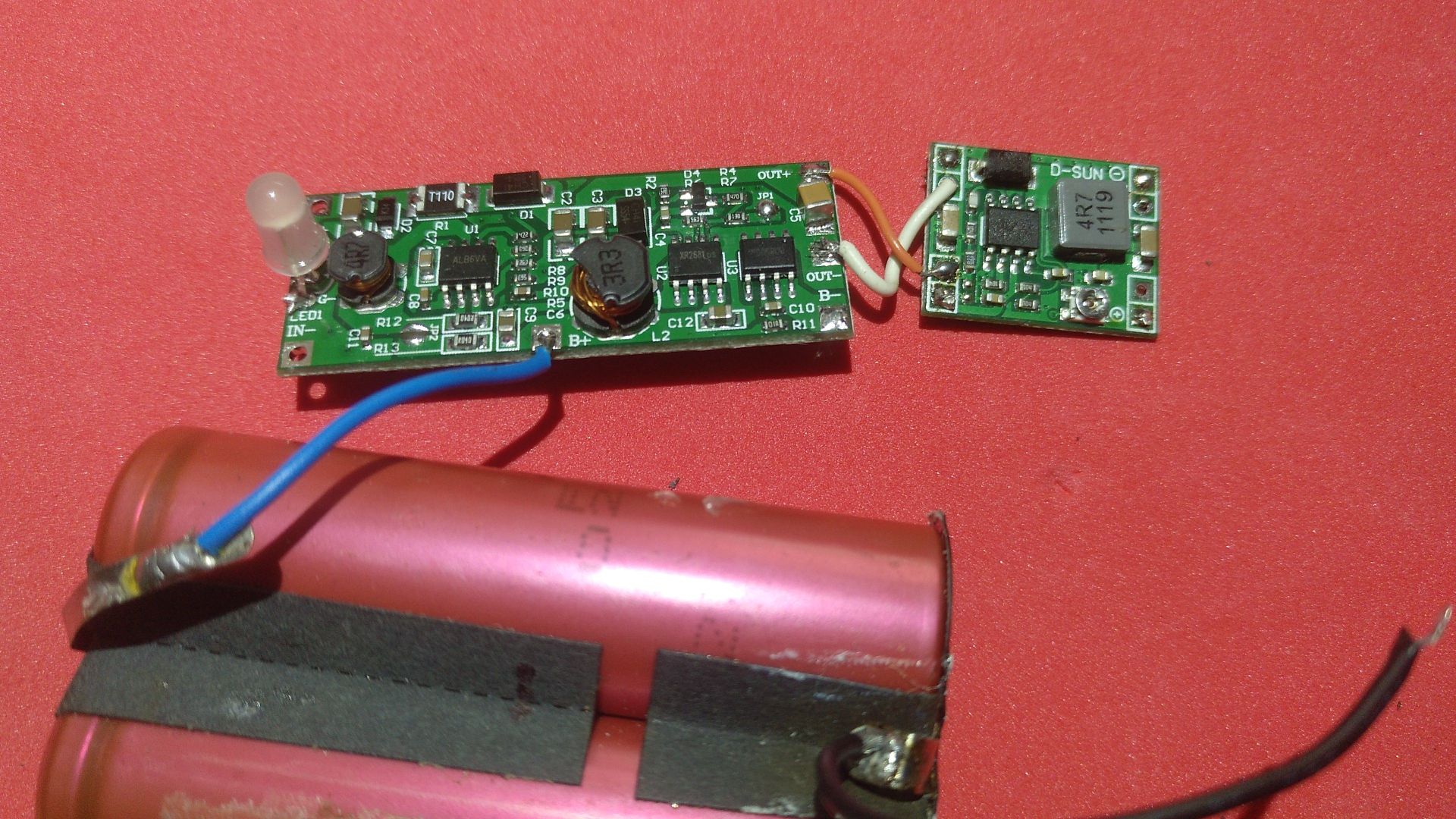

Los componentes son el módulo UPS con salida de 12v (comprado en Aliexpress), un Step Down para bajar de 12 a 5v, pilas de litio, diodo bicolor de ánodo común (yo tenia uno RGB y corté la patilla del azul).
Los componentes son el módulo UPS con salida de 12v (comprado en Aliexpress), un Step Down para bajar de 12 a 5v, pilas de litio, diodo bicolor de ánodo común (yo tenia uno RGB y corté la patilla del azul).
He usado dos baterías (recicladas de un portátil), pero podemos poner las que queramos. Todas en paralelo. Con dos baterías y un consumo de router+cámara de menos de 500mA el sistema se ha mantenido funcionado más de una hora. En caso de corte eléctrico, alimentando el router, podremos seguir navegando con portátil o el teléfono.

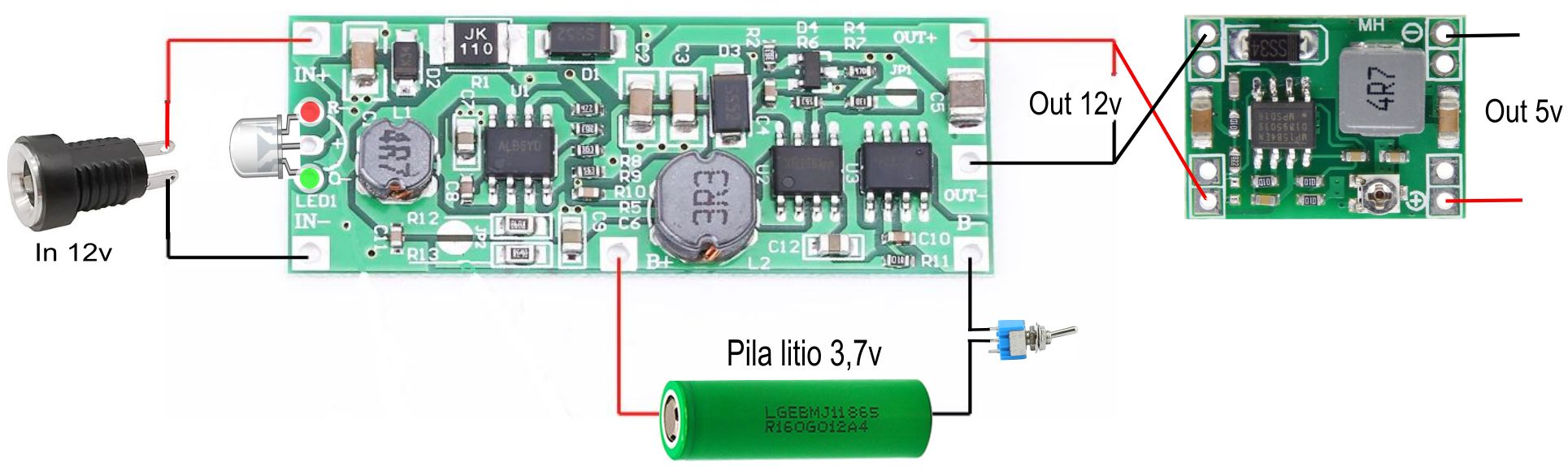

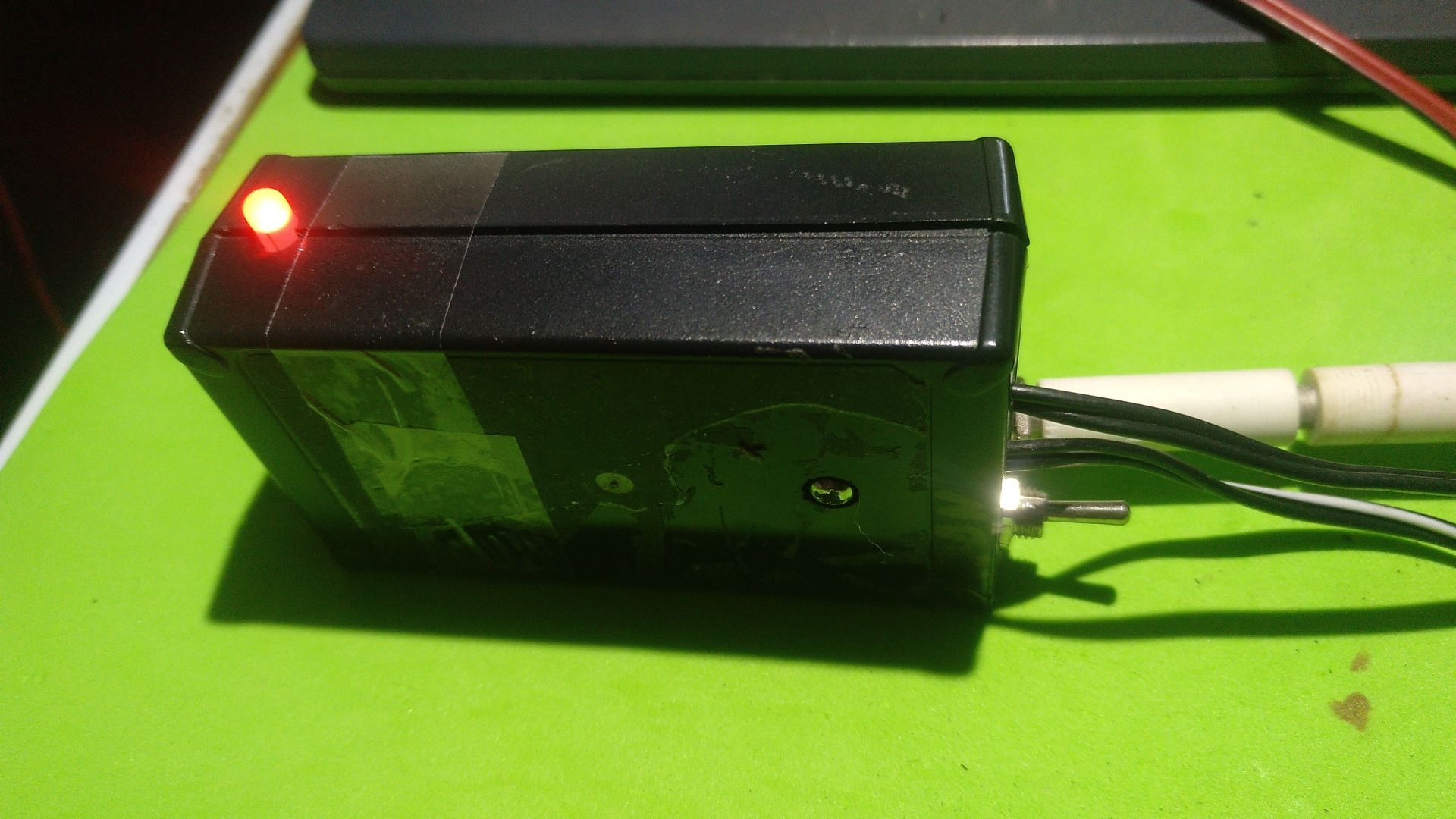

Esquema del montaje. La entrada es de 12v aunque puede ser algo menor. Yo he usado el mismo alimentador del router. El diodo está en rojo cuando la batería esta cargándose y en verde cuando esta cargada y hay consumo. El rojo parpadea si la batería no está conectada.

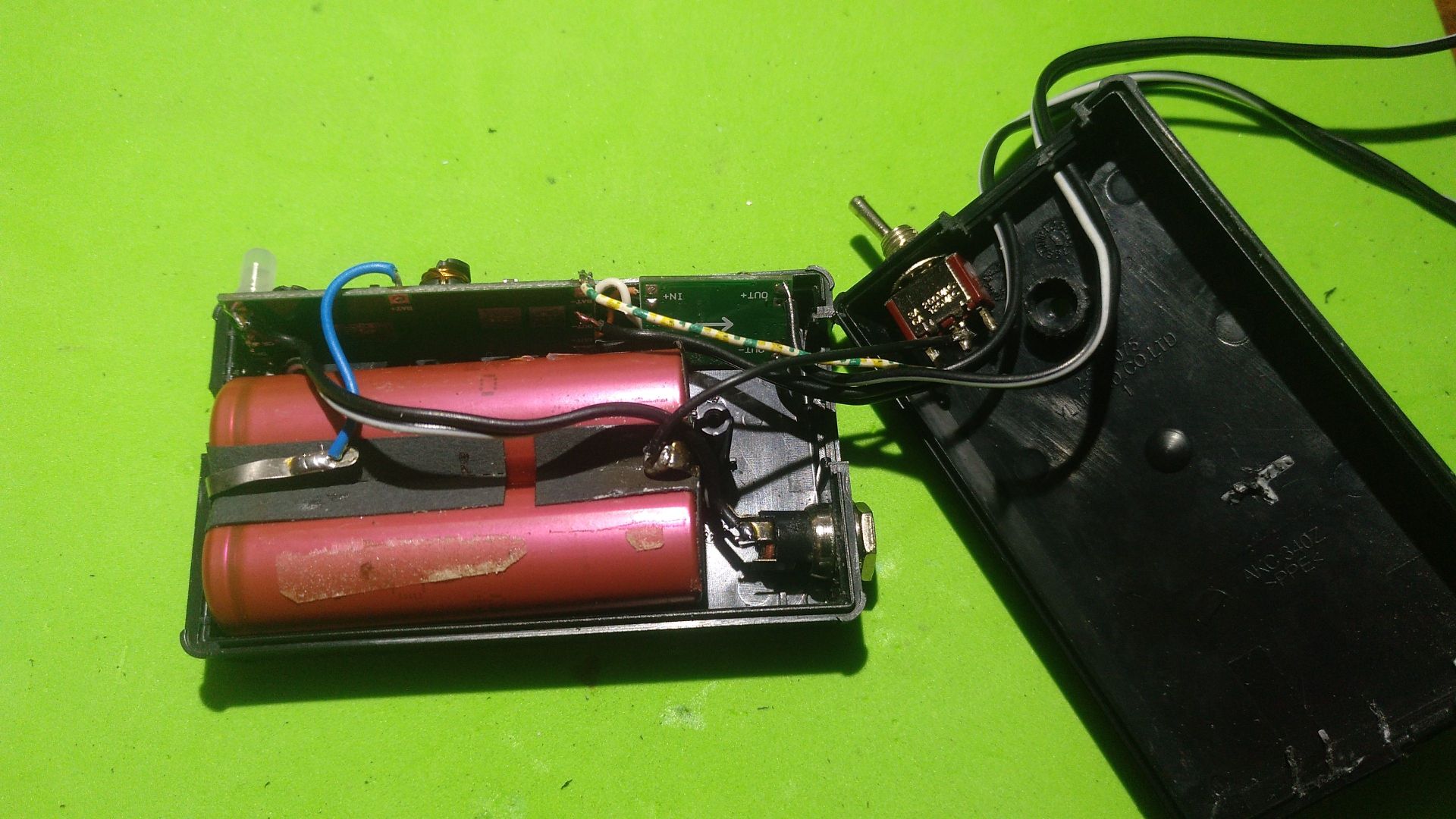

Decidí añadir un interruptor para desconectar la pila si no vamos a usar el sistema largo tiempo para evitar su descarga ya que el circuito UPS y el Step Down tienen un consumo aún sin carga (aunque es mínimo). He conectado los dos cables de salida directamente a los módulo y terminan en los correspondientes conectores para 12 y 5v.
Decidí añadir un interruptor para desconectar la pila si no vamos a usar el sistema largo tiempo para evitar su descarga ya que el circuito UPS y el Step Down tienen un consumo aún sin carga (aunque es mínimo). He conectado los dos cables de salida directamente a los módulo y terminan en los correspondientes conectores para 12 y 5v.

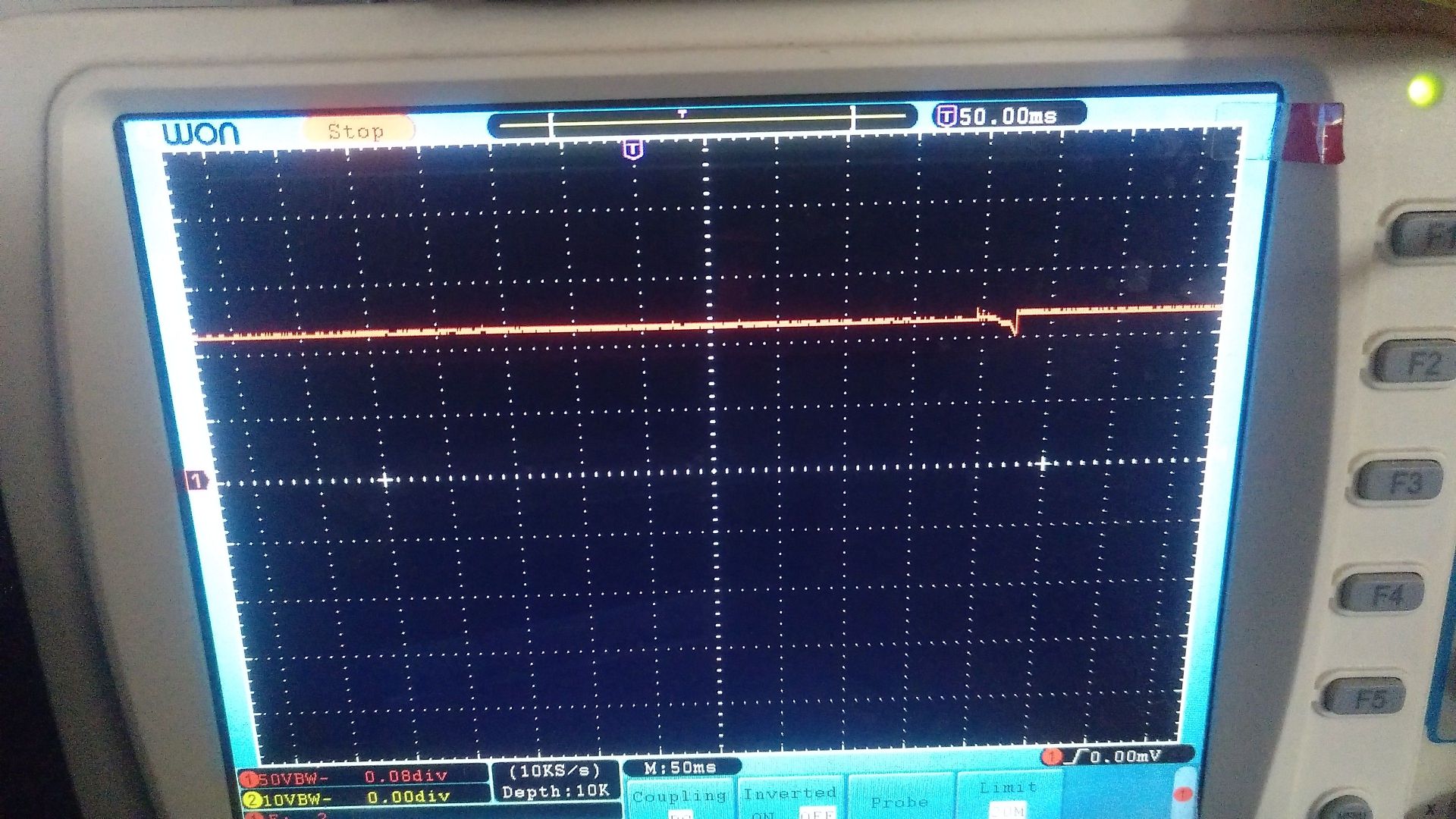

El sistema se comporta muy bien y la conmutación de alimentación de red a UPS es casi instantánea sin caída apreciable de tensión (2v) como vemos en la captura del osciloscopio.

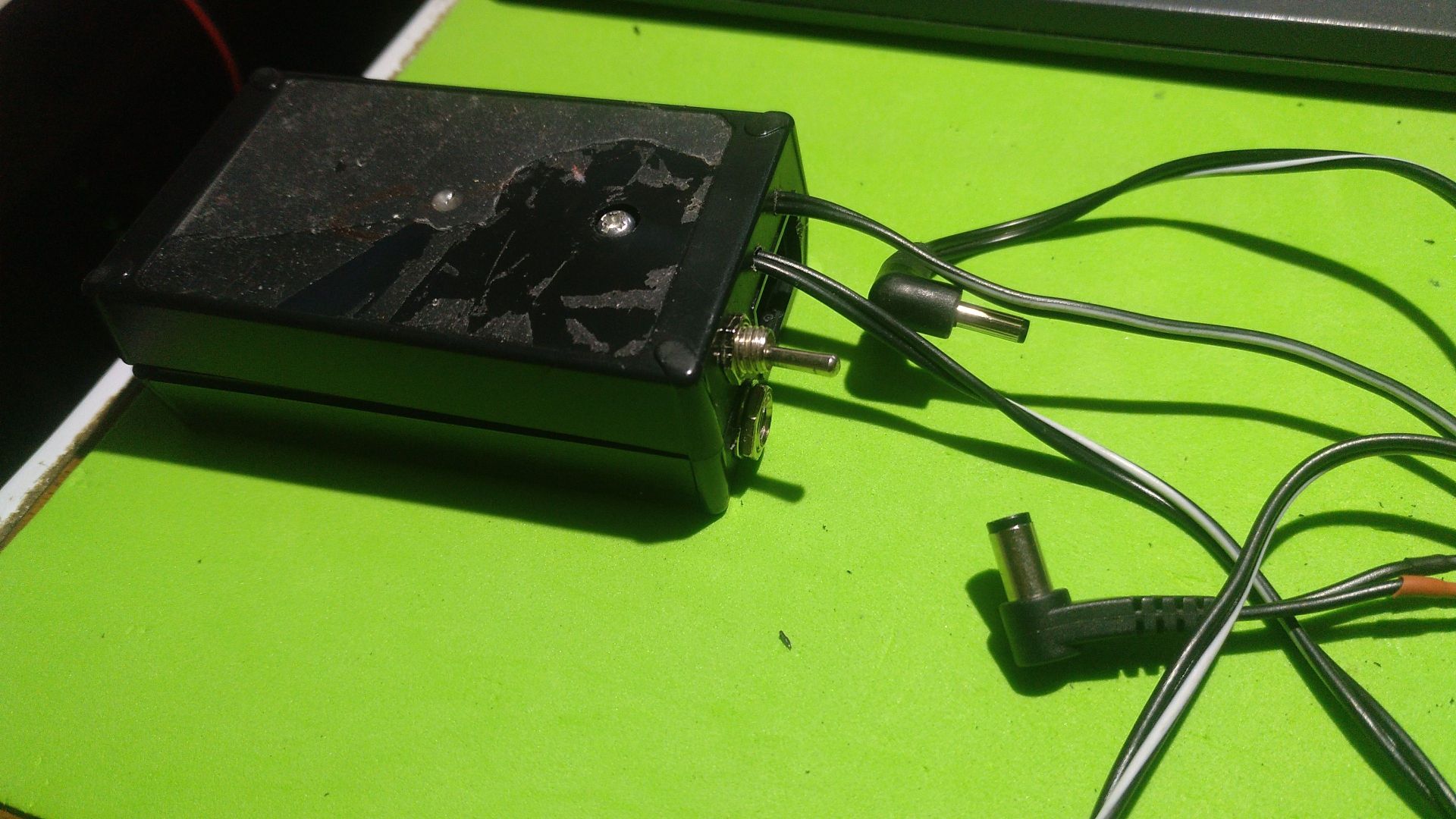

Montaje final también en caja reciclada.
Montaje final también en caja reciclada.
