La levitación acústica es un fenómeno físico no lineal relacionado con las ondas acústicas. Se trata de un método para suspender materia en el aire contra la gravedad utilizando presión de radiación acústica de ondas de sonido de alta intensidad (Wikipedia).
Como driver de ondas de 40kHz de potencia se usa un módulo L298 que necesita dos señales, HIGH y LOW. Estas pueden ser generadas fácilmente con un microprocesador como vemos AQUI
En este caso se usa un integrado NE555 para generar una onda de 40kHz que se amplifica con un integrado L298 y enviada a dos transductores de ultrasonidos que enfrentados ocasionan puntos de interferencia; bajas y altas presiones en el aire que permite suspender en levitación pequeñas bolas de poliespan (poliestireno expandido).

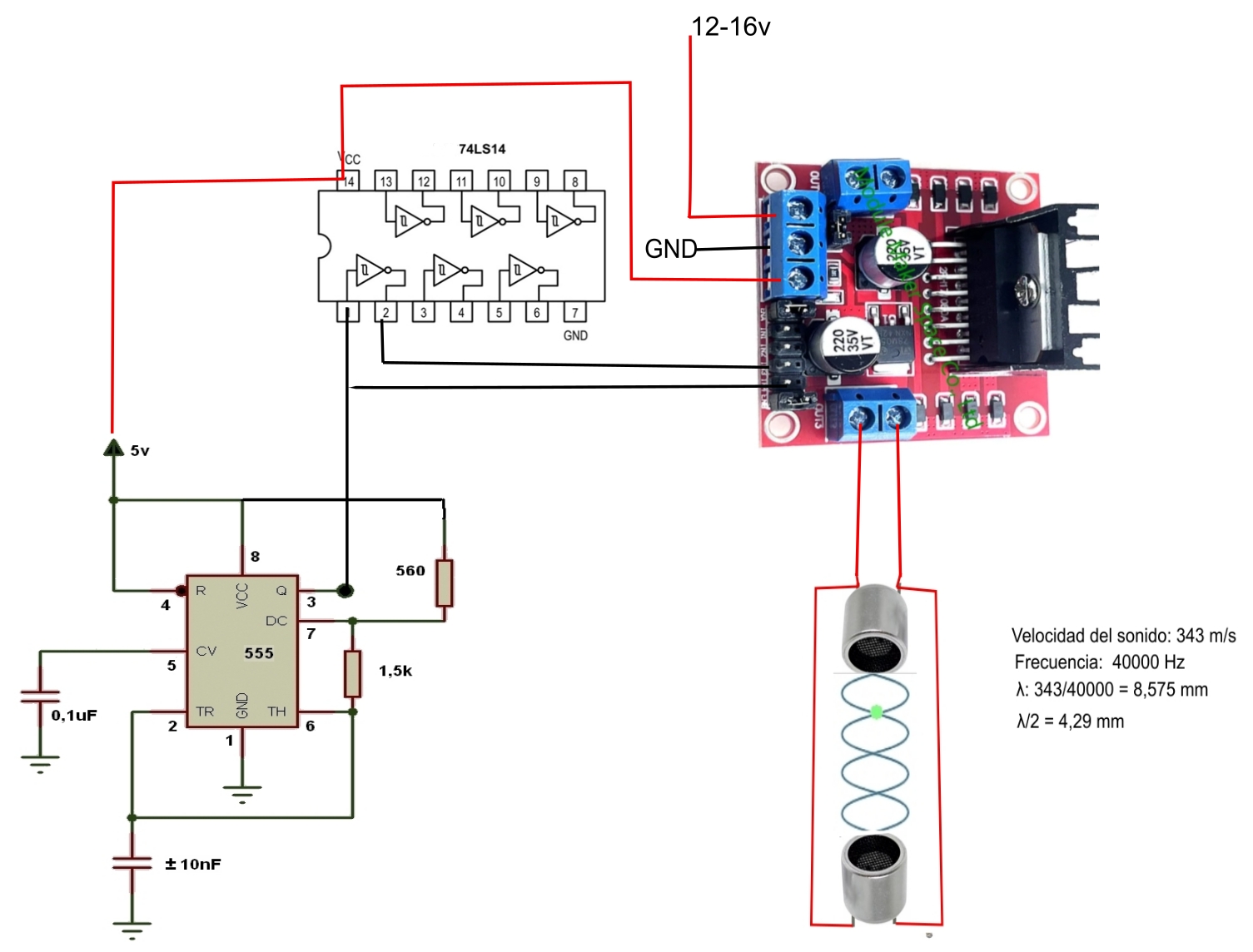

El circuito es muy simple, el 555 funciona como astable generando una señal cuadrada de 40kHz. Esta señal va a uno de los inversores del 47LS14. Por tanto, en las entradas IN3 y IN4 del módulo L298 hay señal directa del 555 y la inversa del 74LS14. Los dos transductores se conectan a OUT3 y OUT4.
Los transductores de 40kHz han sido rescatados de un módulo sensor de distancia HC-SR04 que se supone tiene un receptor y un emisor. Da igual, ambos funcionan perfectamente como emisores. Pueden montarse con dos trocitos de circuito impreso que deben ser perforados estando totalmente unidos para que luego queden perfectamente alineados el uno con el otro. La distancia entre los transductores la he puesto a 21,7mm.
Efectivamente el circuito es muy simple, pero tiene un pequeño problema que es el ajustarlo en lo posible para que el 555 oscile aprox. a 40kHz.
No todos tienen un frecuencímetro como tal, pero si que hay multímetros de bajo precio (incluso menos de 15E) que incorporan uno simple pero suficiente para bajas frecuencias.
Yo realicé este ajuste modificando el valor del condensador de 10nF. En realidad use tres en paralelo de valores inferiores hasta lograr ±40kHz.
La señal de entrada al módulo L298 no es tan simétrica como la generado por un Arduino, pero más que suficiente para lograr la levitación.
