Detección de radioactividad con webcam
Después de hacer un detector de partículas por medio de una cámara de niebla https://www.jopapa.me/camaraniebla.html y un detector con alto voltaje https://www.jopapa.me/DetectorParticulasAT.html ha llegado la hora de hacer la detección con webcam.
Para poder detectar las partículas beta (electrones de alta energía) solo debemos quitar la cubierta de la webcam y retirar la lente para dejar al descubierto el sensor. Si además queremos detectar particular alfa (núcleos de helio) con casi nula penetración también hay que retirar cualquier capa sobre el sensor, cosa delicada y que no se hace (de momento) en este montaje..
Para poder detectar las partículas beta (electrones de alta energía) solo debemos quitar la cubierta de la webcam y retirar la lente para dejar al descubierto el sensor. Si además queremos detectar particular alfa (núcleos de helio) con casi nula penetración también hay que retirar cualquier capa sobre el sensor, cosa delicada y que no se hace (de momento) en este montaje..

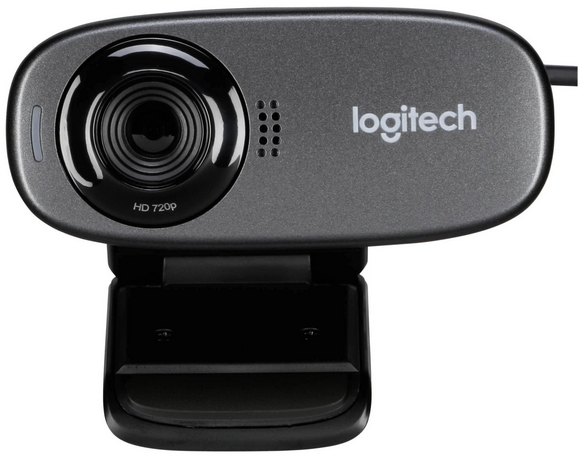

He usado dos webcam con similares resultados. Una logitech C310 (unos 20€) y una antigua NGS Xpress Cam 300 (unos 6€). Pero cualquier webcam puede valer si se le puede retirar la lente, que suele ir roscada.

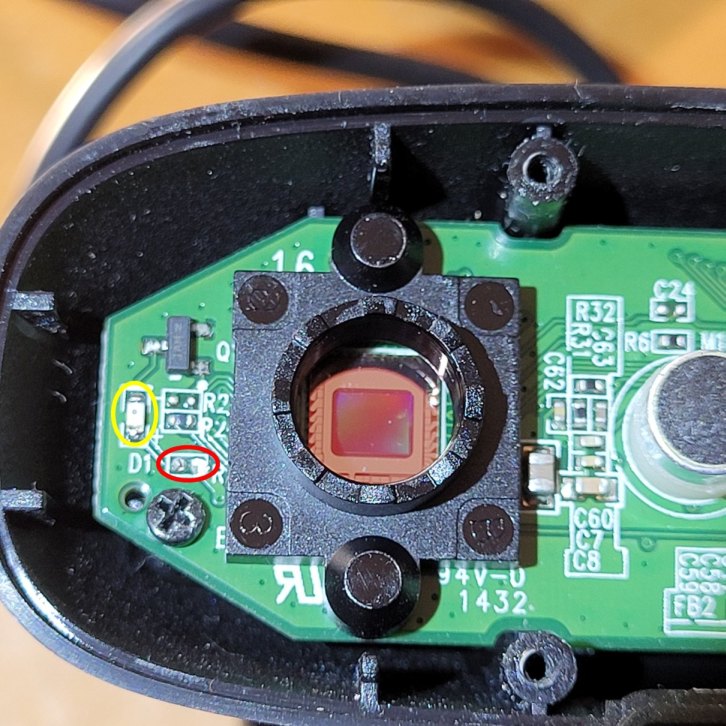

La webcam C310 y desmontado el frontal y quitada la lente que va roscada. En círculo amarillo está el LED que es necesario tapar para que no interfiera en las mediciones. Yo directamente quité su resistencia (en circulo rojo).

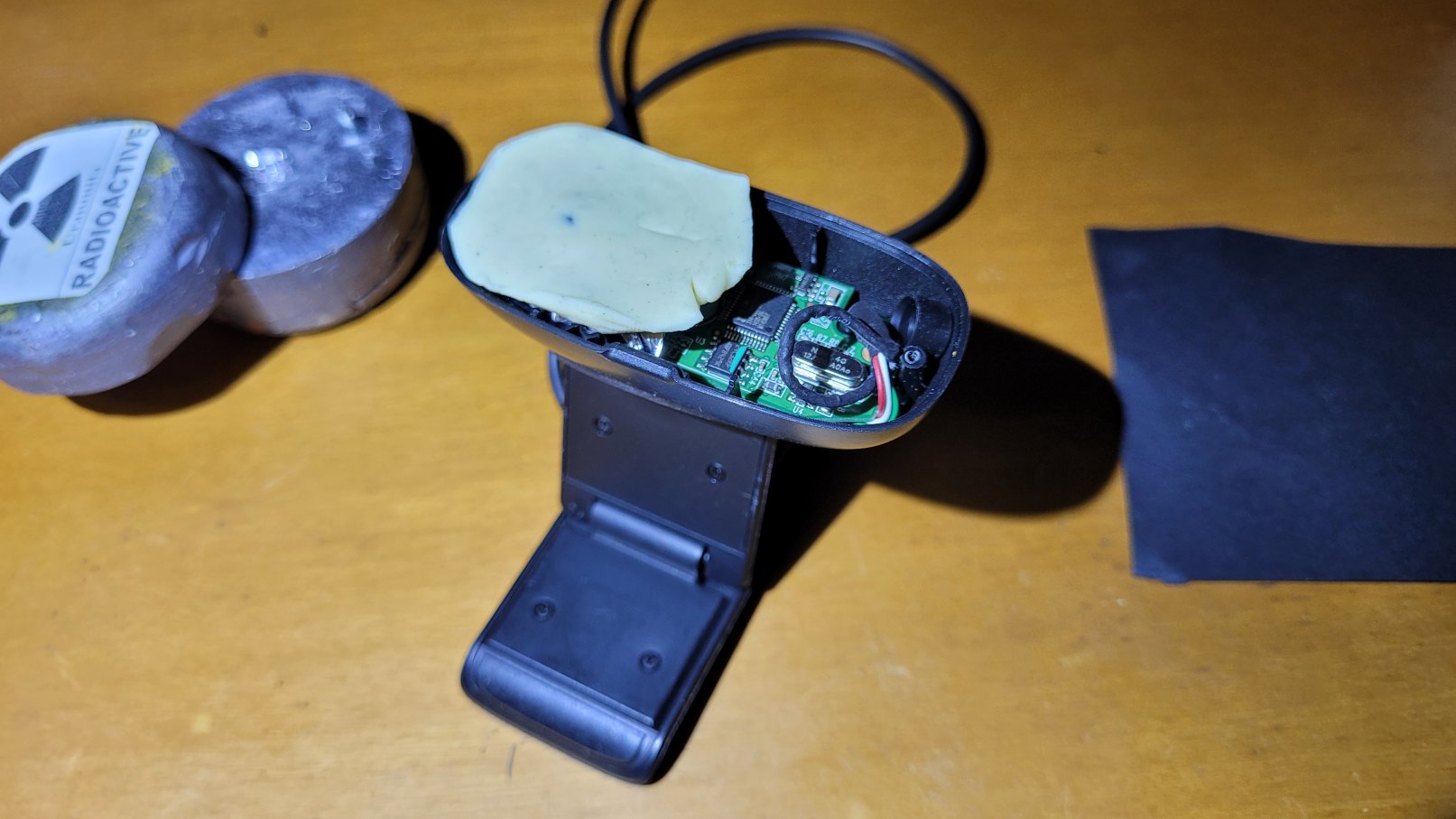

El método más práctico de poner mi muestra de material radiactivo (en circulo rojo y posiblemente sea Uraninita) y obtener estanqueidad a la luz fue usar un trozo de plastilina. Además es necesario cubrir todo con una hoja grande de papel de aluminio.

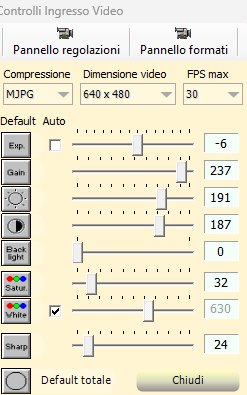

He usado el programa gratuito Theremino ParticleDetector
https://physicsopenlab.org/wp-content/uploads/2021/07/Theremino_ParticleDetector_1.1.zip
El programa actúa como una cámara de larga exposición y vamos visualizando los impactos de las partículas beta sobre el sensor. Para las alfa tendriamos que eliminar cualquier capa protectora sobre el sensor. Las gamma no son detectados.
https://physicsopenlab.org/wp-content/uploads/2021/07/Theremino_ParticleDetector_1.1.zip
El programa actúa como una cámara de larga exposición y vamos visualizando los impactos de las partículas beta sobre el sensor. Para las alfa tendriamos que eliminar cualquier capa protectora sobre el sensor. Las gamma no son detectados.

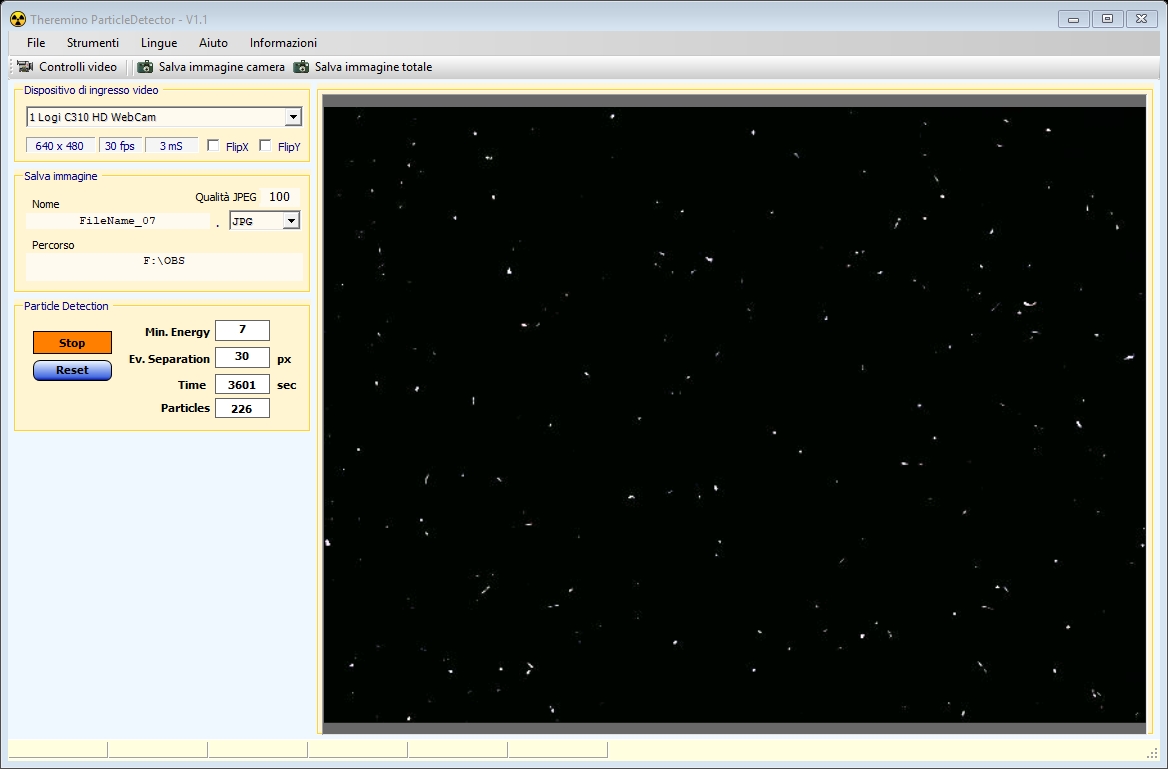

Con la muestra radioactiva que tengo se detectan 226 partículas en una hora. Se detectaron las mismas cubriendo el sensor con aluminio (para descartar posibles alfa).

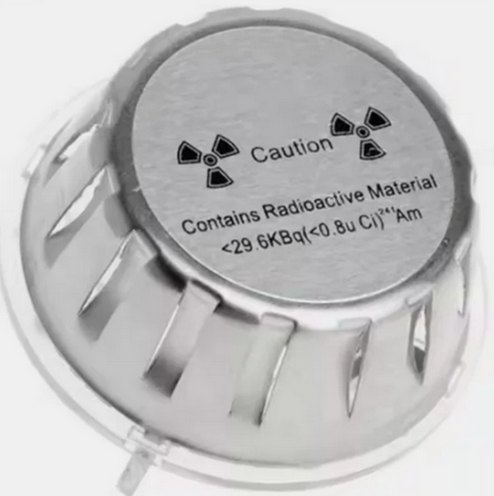

Posteriormente compré un sensor de los antiguos detectores de humo y que contiene Americio
El Americio 241 está encerrado en una capsula con dos secciones aisladas eléctricamente y sometidas a lato voltaje. Por tanto, si no se desmonta el Americio no se ve, ni su emisión de partículas alfa puede llegar al exterior, pero...el Americio 241 por la emisión alfa va generando átomos de Neptunio que a su vez si emite partículas beta que si son detectadas por la webcam

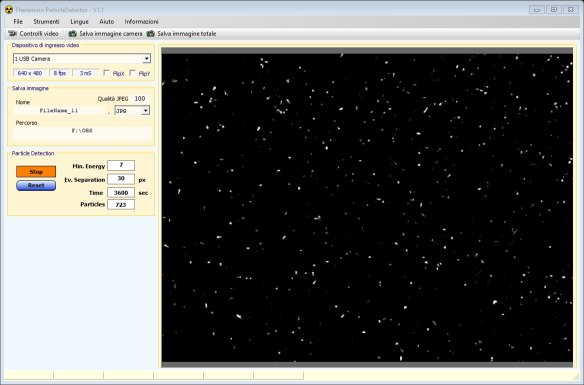

Capsula de detector de humos con Americio y detección de partículas beta secundarias del neptunio que sí atraviesan la pared de la capsula.

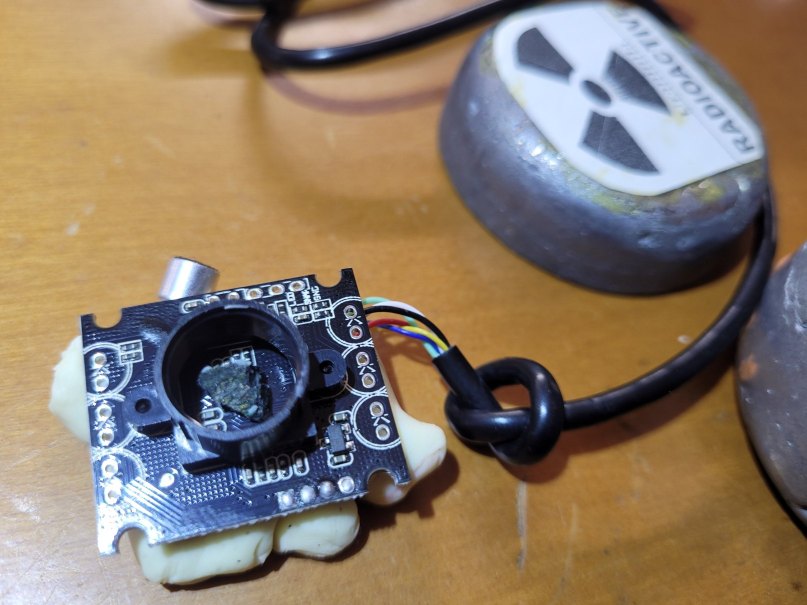

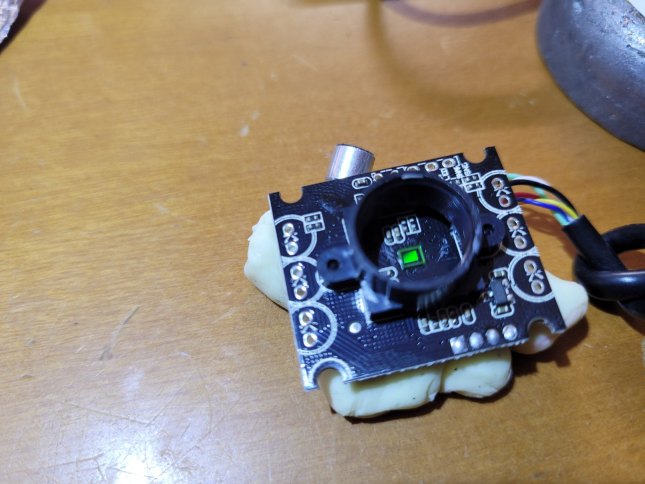

Las siguientes son imágenes de la webcam antigua que también sirve para los que no quieran desarmar la C310 Logitech u otra más cara. La muestra está colocada directamente sobre el sensor.
