Simulador de presencia
Un sistema antirrobo puede ser un simulador de presencia en el domicilio, bien luminoso o acústico, que es el que se desarrolla aquí.

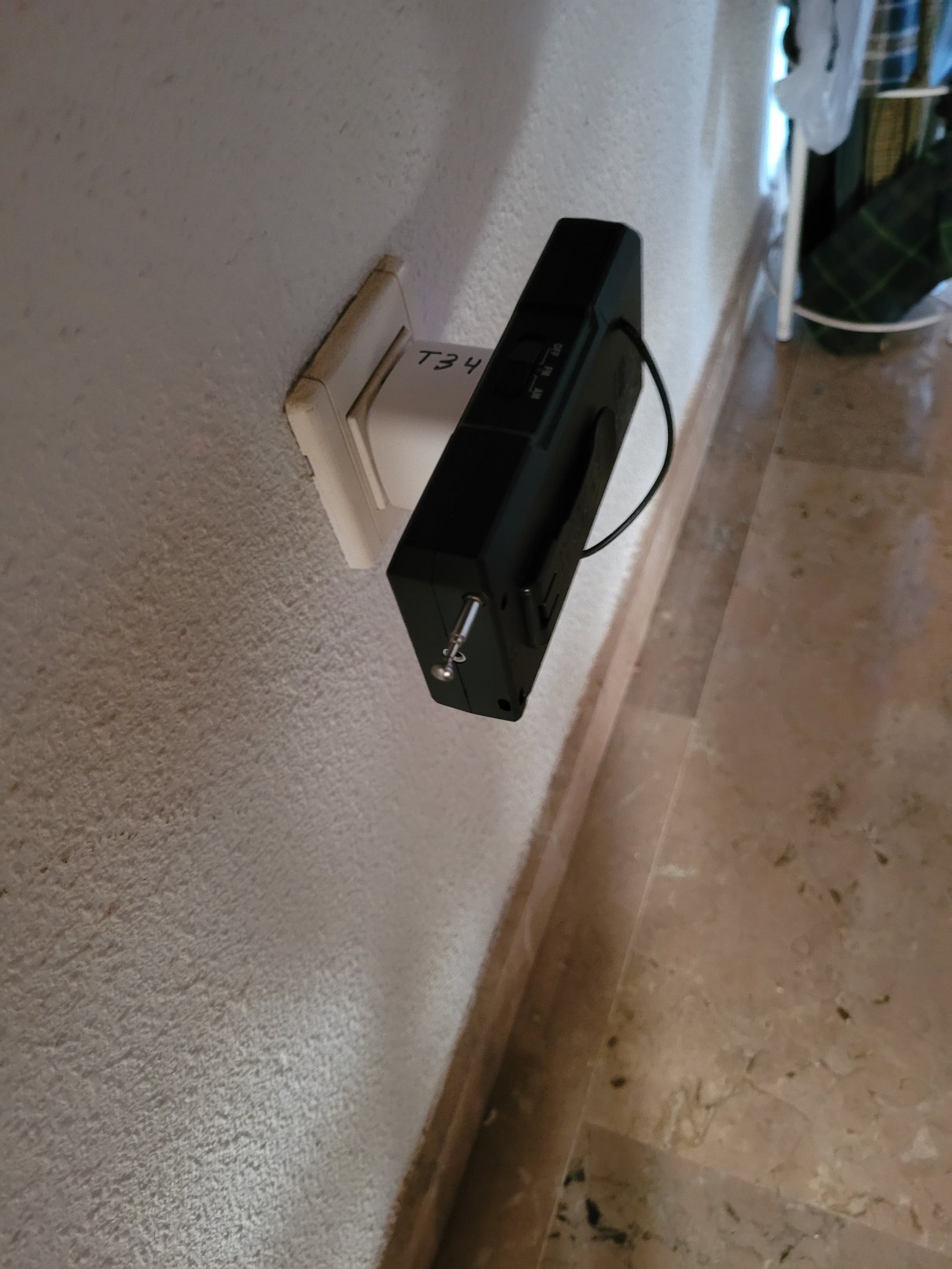

Un primer intento fue con una radio completa y temporizador, pero demasiado voluminoso para un enchufe cerca de la puerta de entrada de la casa. Lo veremos al final.
La solución ha sido un módulo DF Player (como un sello de correos) y un altavoz. Amén de un alimentador USB de 5v y el temporizador con un enchufe inteligente para programar encendidos y apagados.
Un primer intento fue con una radio completa y temporizador, pero demasiado voluminoso para un enchufe cerca de la puerta de entrada de la casa. Lo veremos al final.
La solución ha sido un módulo DF Player (como un sello de correos) y un altavoz. Amén de un alimentador USB de 5v y el temporizador con un enchufe inteligente para programar encendidos y apagados.
Un sistema antirrobo puede ser un simulador de presencia en el domicilio, bien luminoso o acústico, que es el que se desarrolla aquí.
Un primer intento fue con una radio completa y temporizador, pero demasiado voluminoso para un enchufe cerca de la puerta de entrada de la casa. Lo veremos al final.
La solución ha sido un módulo DF Player (como un sello de correos) y un altavoz. Amén de un alimentador USB de 5v y el temporizador con un enchufe inteligente para programar encendidos y apagados.
Un primer intento fue con una radio completa y temporizador, pero demasiado voluminoso para un enchufe cerca de la puerta de entrada de la casa. Lo veremos al final.
La solución ha sido un módulo DF Player (como un sello de correos) y un altavoz. Amén de un alimentador USB de 5v y el temporizador con un enchufe inteligente para programar encendidos y apagados.

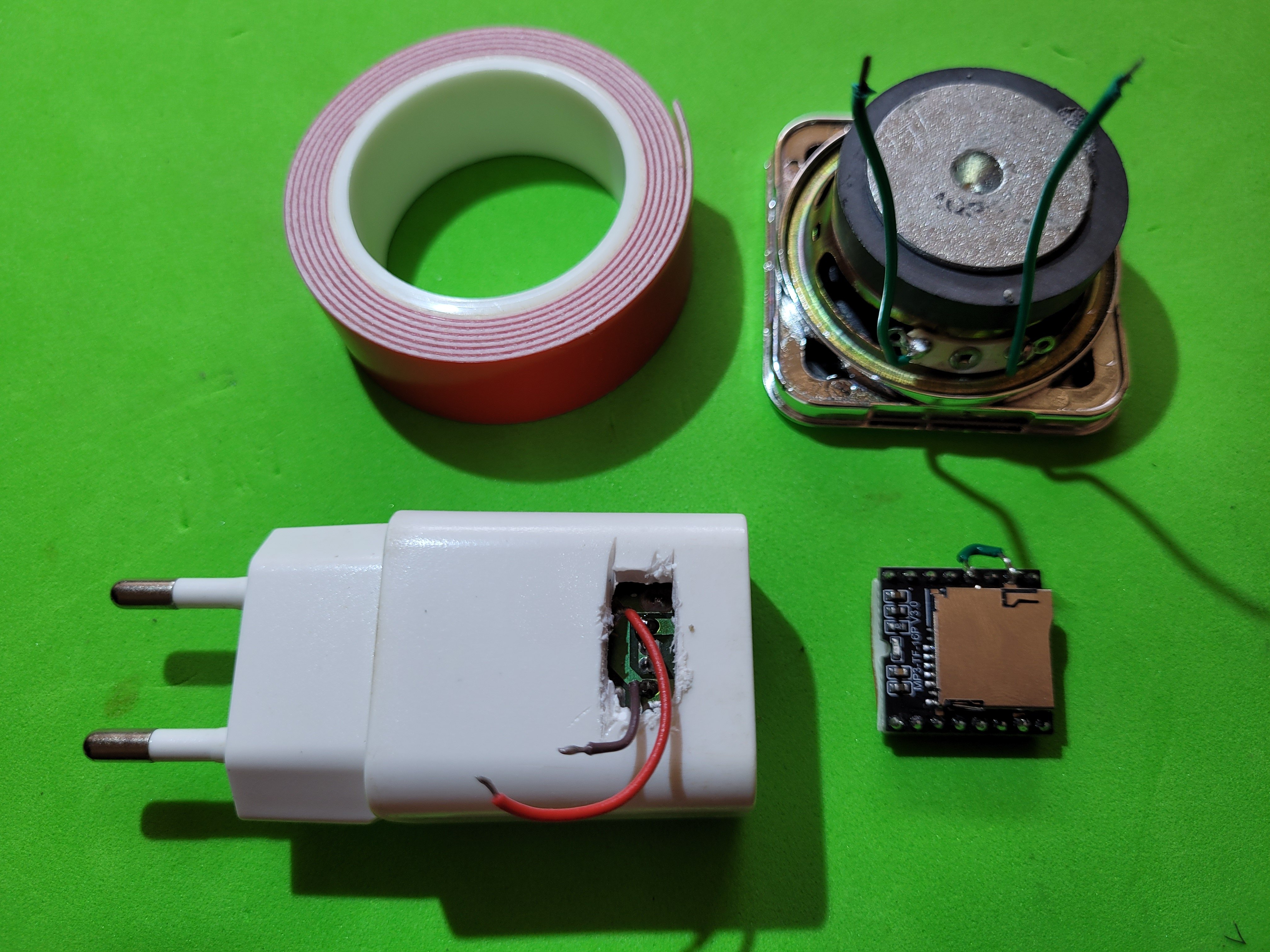

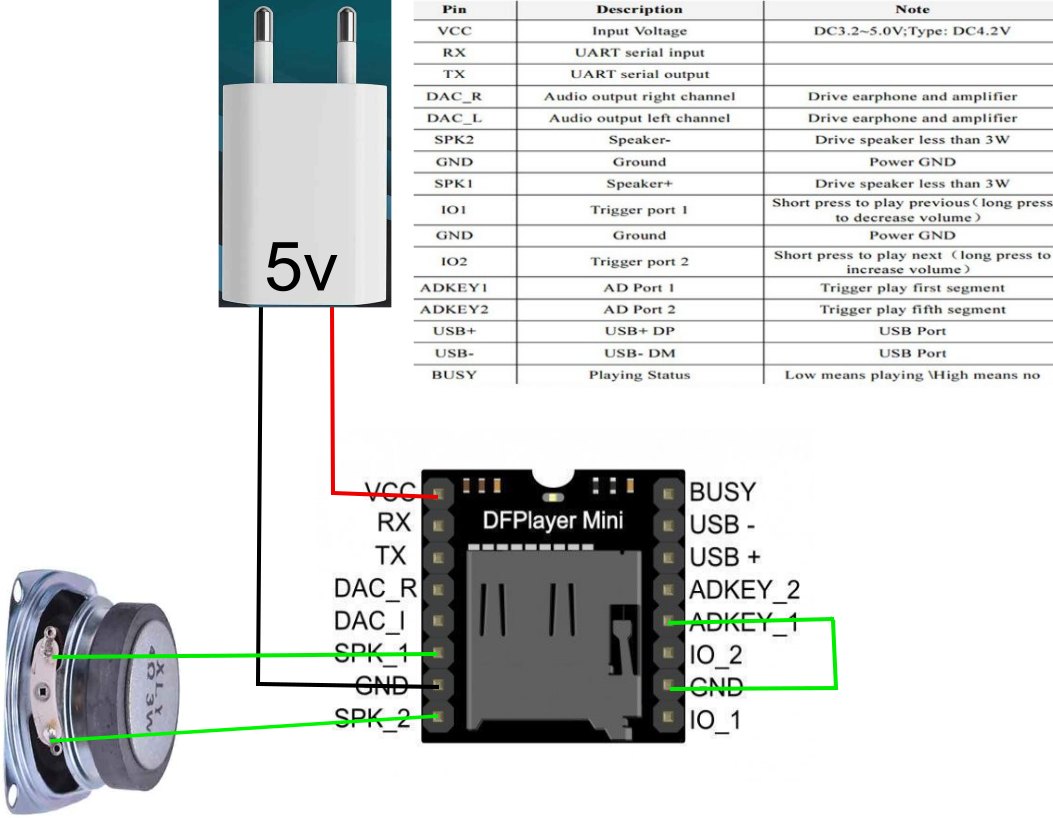

El módulo DF Player puede decodificar ficheros MP3 y WAV y los amplifica con 3 watios de potencia para atacar un altavoz de (en este caso) de 4 Ohmios/3 watios. La alimentación se hace con un cargador de 5 voltios y que proporcione al menos 500mA. Se puede conectar un USB con los cables cortados y conectar al DF Player con los hilos rojo positivo y el negro negativo. Para hacerlo más compacto, yo he perforado la carcasa del alimentador y soldado los dos cables directamente al positivo y negativo.
Para que el DF Player comience a funcionar inmediatamente al recibir corriente, hay que puentear el negativo (GND) con el terminal ADKEY_1. Además, en la raiz de la tarjeta micro SD hay que crear una carpeta llamada 01 y dentro de ella el MP3 que queremos y ponerle el nombre de 001.mp3.
El problema es que aunque pongamos más ficheros (002.mp3, 003.mp3, etc) solo se ejecutará el primero, eso si, en bucle infinito. Esto se soluciona fácilmente con un 001.mp3 de 1, 2 o más horas que se repetirá en bucle.
Yo he grabado emisoras de radio por internet con Audacity y Total Recorder. Y pueden unirse varios mp3 diferentes.
Para que el DF Player comience a funcionar inmediatamente al recibir corriente, hay que puentear el negativo (GND) con el terminal ADKEY_1. Además, en la raiz de la tarjeta micro SD hay que crear una carpeta llamada 01 y dentro de ella el MP3 que queremos y ponerle el nombre de 001.mp3.
El problema es que aunque pongamos más ficheros (002.mp3, 003.mp3, etc) solo se ejecutará el primero, eso si, en bucle infinito. Esto se soluciona fácilmente con un 001.mp3 de 1, 2 o más horas que se repetirá en bucle.
Yo he grabado emisoras de radio por internet con Audacity y Total Recorder. Y pueden unirse varios mp3 diferentes.

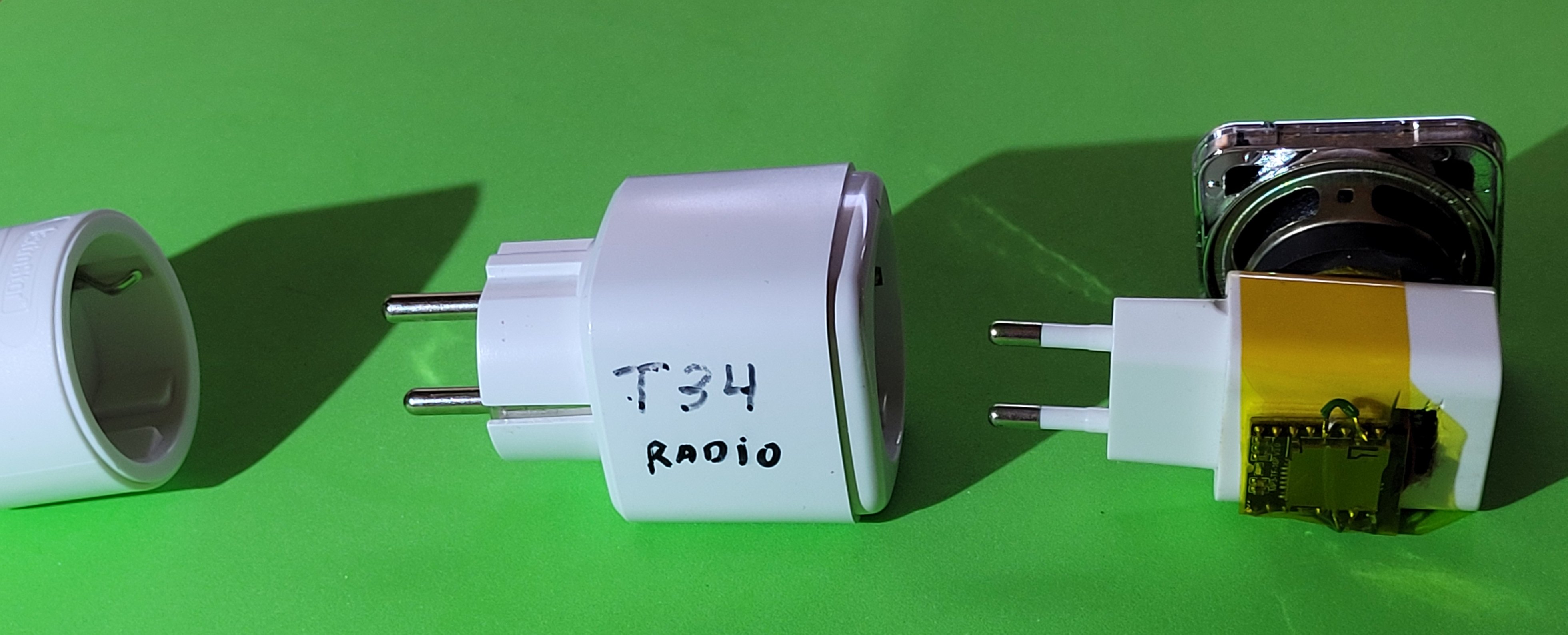

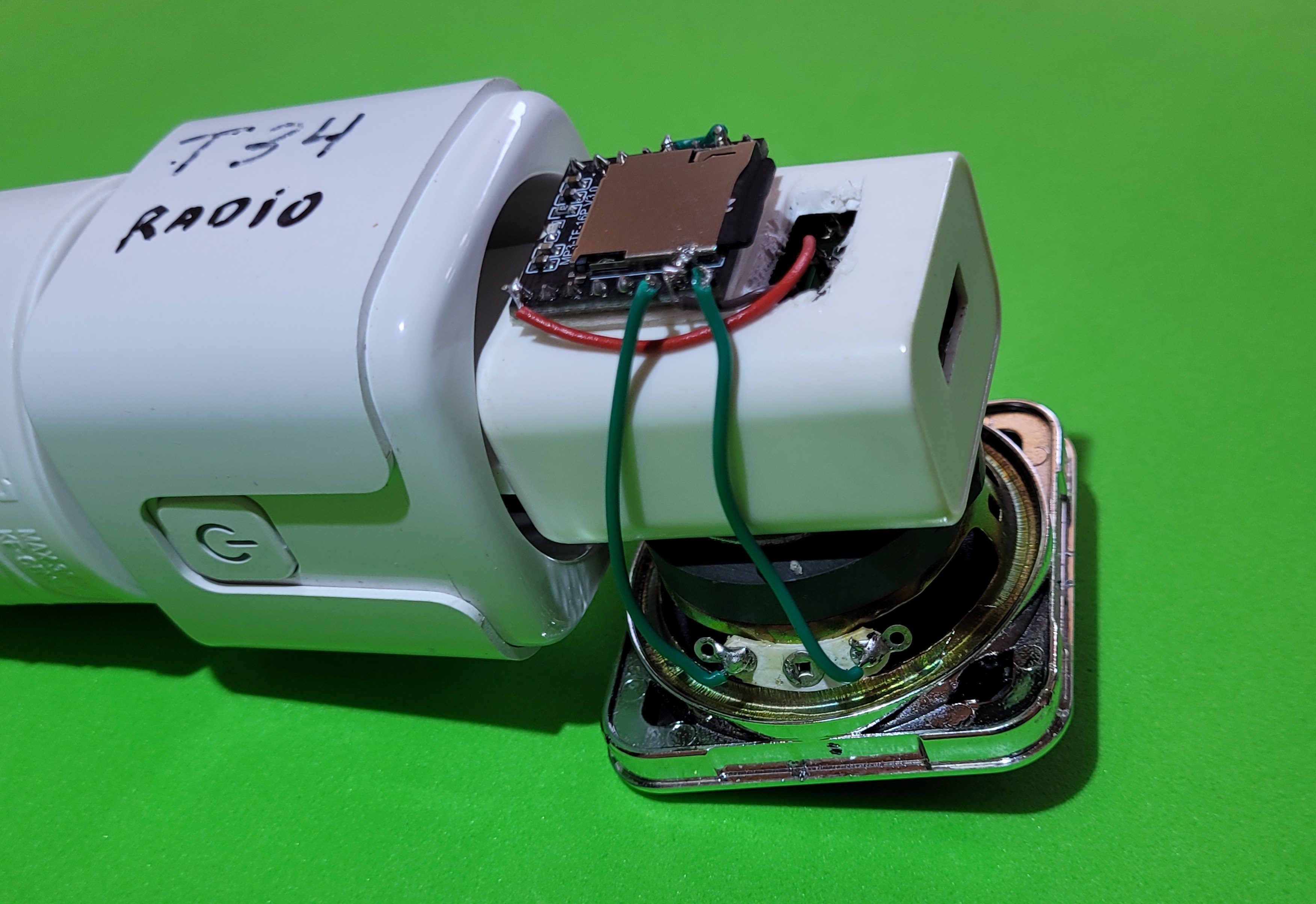

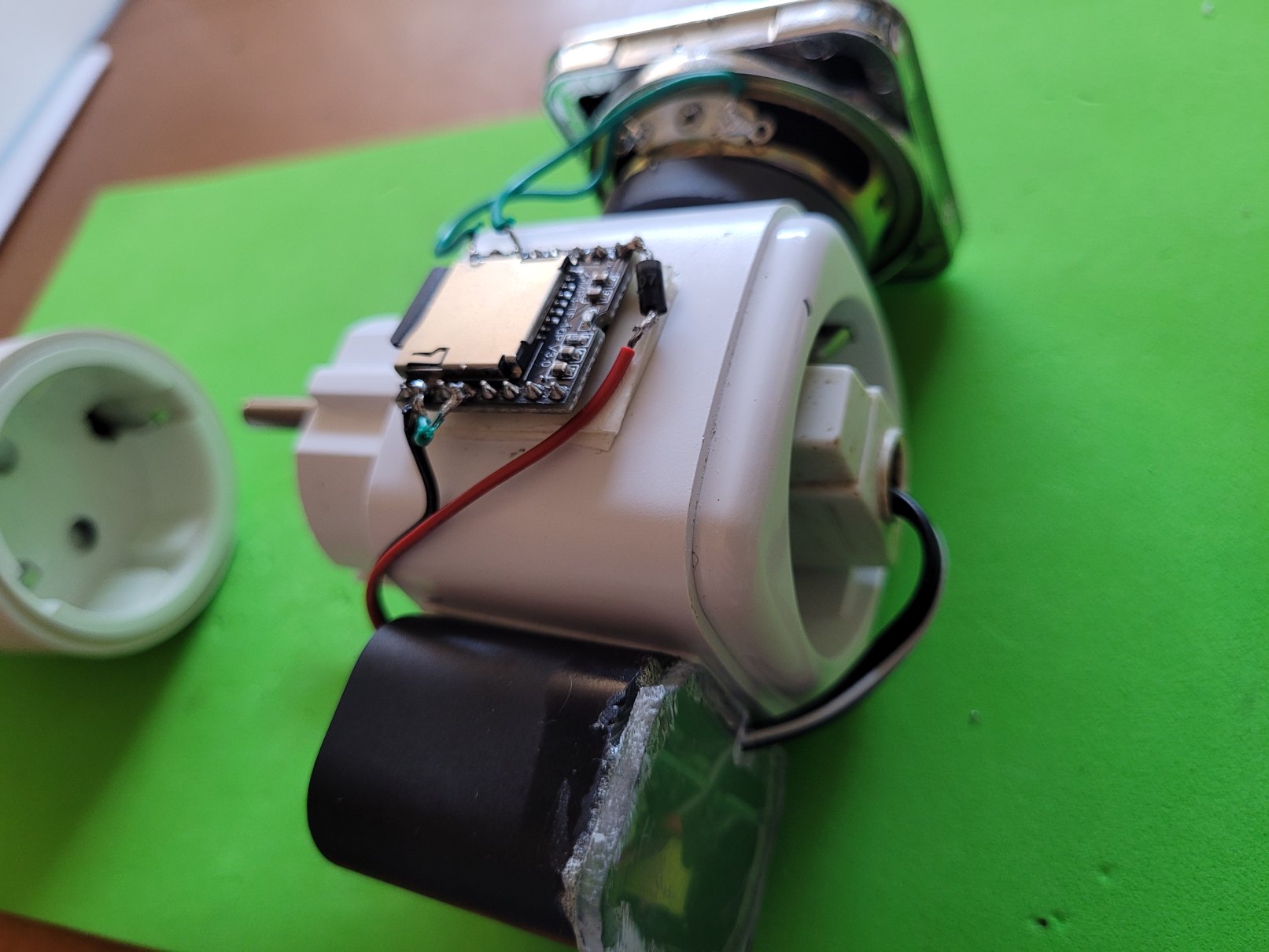

Tanto el módulo DF Player como el altavoz están pegados al alimentador USB con cinta adhesiva de doble cara.
Pero...después de terminar el montaje, he pensado en una versión más compacta.

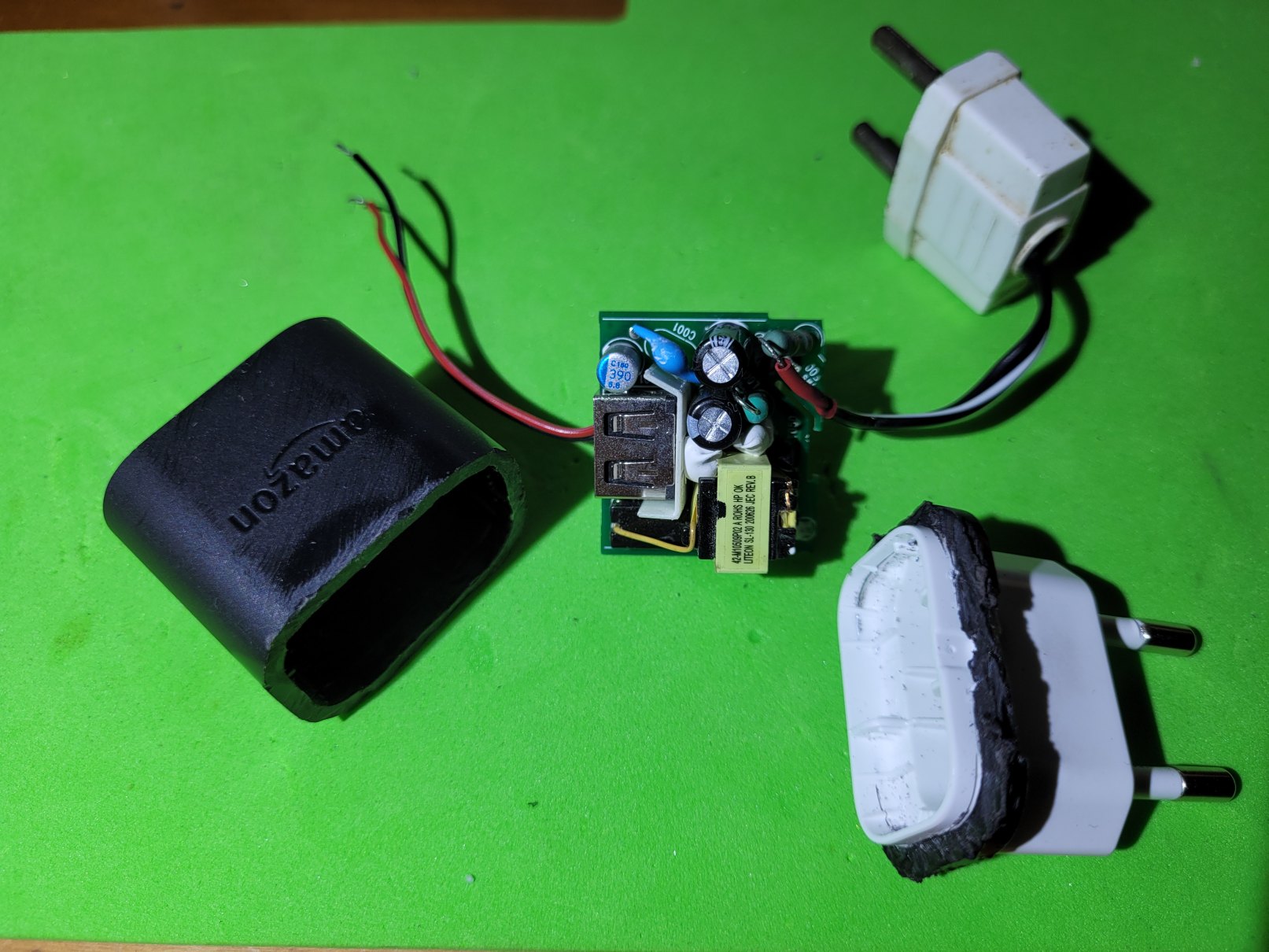

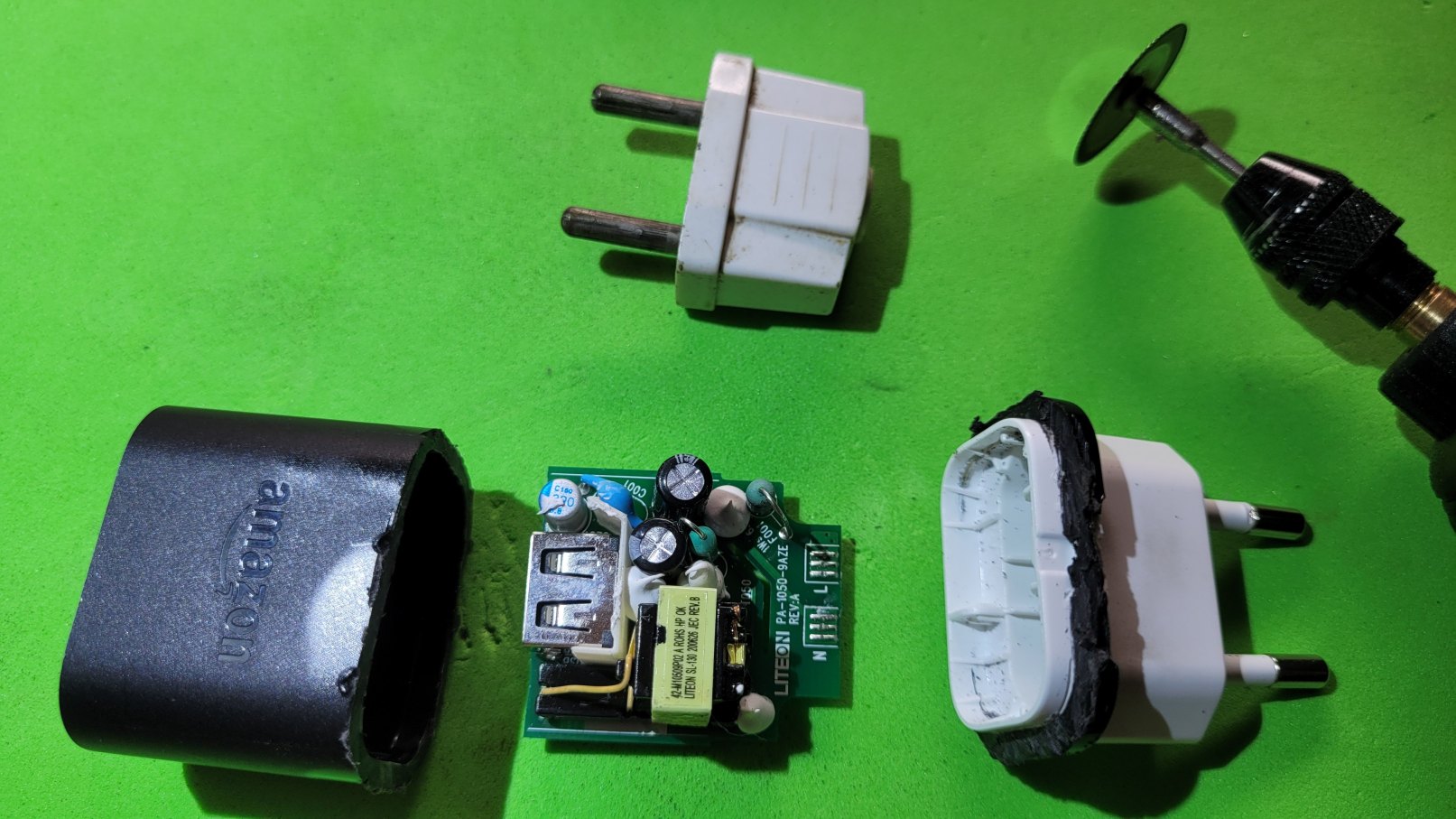

Con ayuda del mini taladro he cortado y extraido el circuito de un mini alimentador de 5v.
También corté la parte del circuito impreso que contactaba con los enchufes para 220v.
Soldar cables para el enchufe de 220v y otros en la salida de 5v a la que añadí un diodo 1N4007 que baja un poco el voltaje, ya que el máximo recomendado para el DF Player es de 5v
Solo queda pegar todo al enchufe inteligente con cinta de doble cara.
En la microSD he grabado diferentes emisoras de radio durante casi una hora y que se repetirán en bucle. .
También corté la parte del circuito impreso que contactaba con los enchufes para 220v.
Soldar cables para el enchufe de 220v y otros en la salida de 5v a la que añadí un diodo 1N4007 que baja un poco el voltaje, ya que el máximo recomendado para el DF Player es de 5v
Solo queda pegar todo al enchufe inteligente con cinta de doble cara.
En la microSD he grabado diferentes emisoras de radio durante casi una hora y que se repetirán en bucle. .
Estos enchufes inteligentes pueden programarse fácilmente con el teléfono con total flexibilidad de horarios y días. Y activarlos o apagarlos en cualquier momento desde casa o fuera de ella asociados a la Aplicación SmartLife..

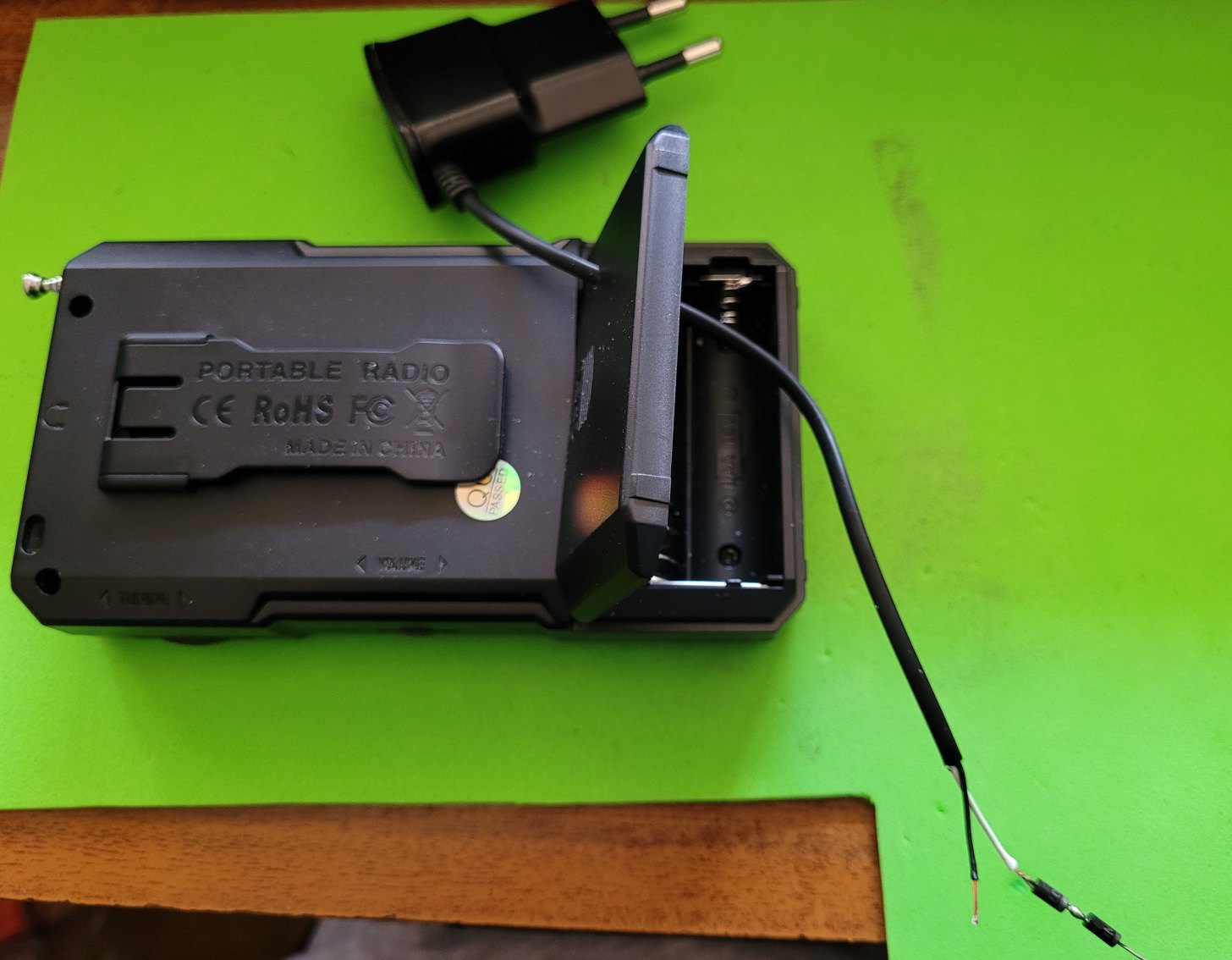

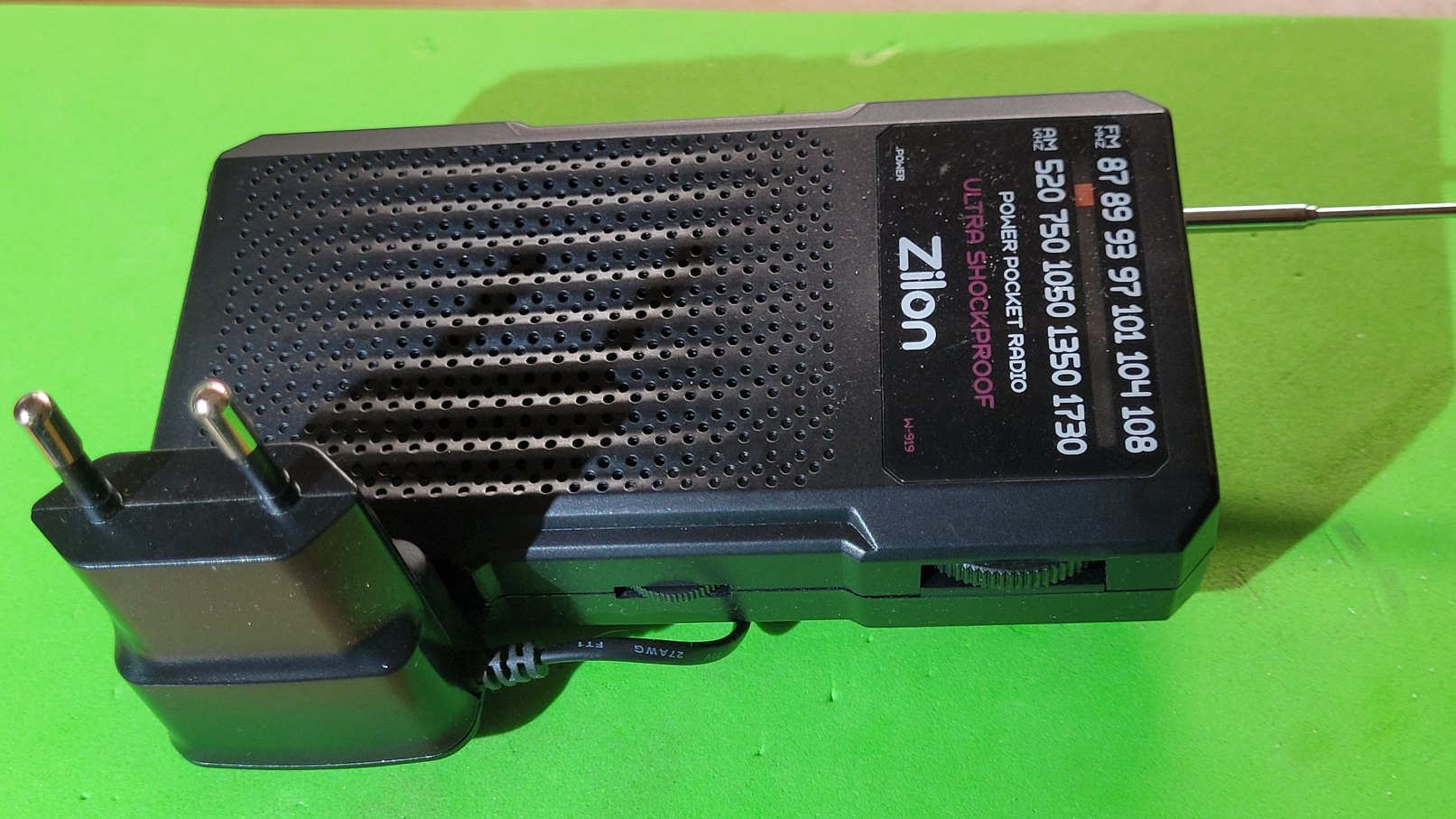

Para los más temerosos del cacharreo, aquí tienen lo más sencillo. Una radio completa y un alimentador de 5v.
Importante que la radio tenga el encendido con un sistema mecánico analógico, no con un pulsador digital.
Aunque la radio funciona a 3v (dos pilas), soporta perfectamente los 5v del alimentador, pero es mejor poner dos diodos en serie en uno de los cables de alimentación (respetando la polarización).
Importante que la radio tenga el encendido con un sistema mecánico analógico, no con un pulsador digital.
Aunque la radio funciona a 3v (dos pilas), soporta perfectamente los 5v del alimentador, pero es mejor poner dos diodos en serie en uno de los cables de alimentación (respetando la polarización).
