Bobina de Tesla
Una bobina de Tesla es un tipo de transformador con un primario de pocas espiras y un secundario con muchísimas y es llamado así en honor a su inventor Nikola Tesla.

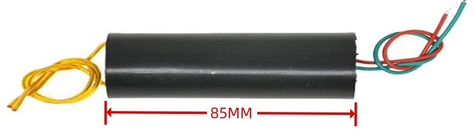

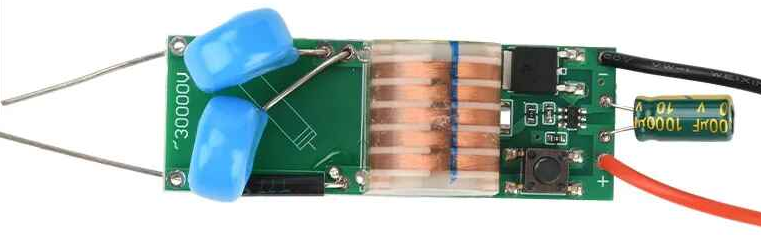

En la construcción he adoptado la solución fácil, comprando en Aliexpres módulos que ya generan unos pocos miles de voltios, ambos funcionan correctamente. Y también una bobina de 200x30cm y 1000 vueltas de hilo de cobre esmaltado.
En la construcción he adoptado la solución fácil, comprando en Aliexpres módulos que ya generan unos pocos miles de voltios, ambos funcionan correctamente. Y también una bobina de 200x30cm y 1000 vueltas de hilo de cobre esmaltado.

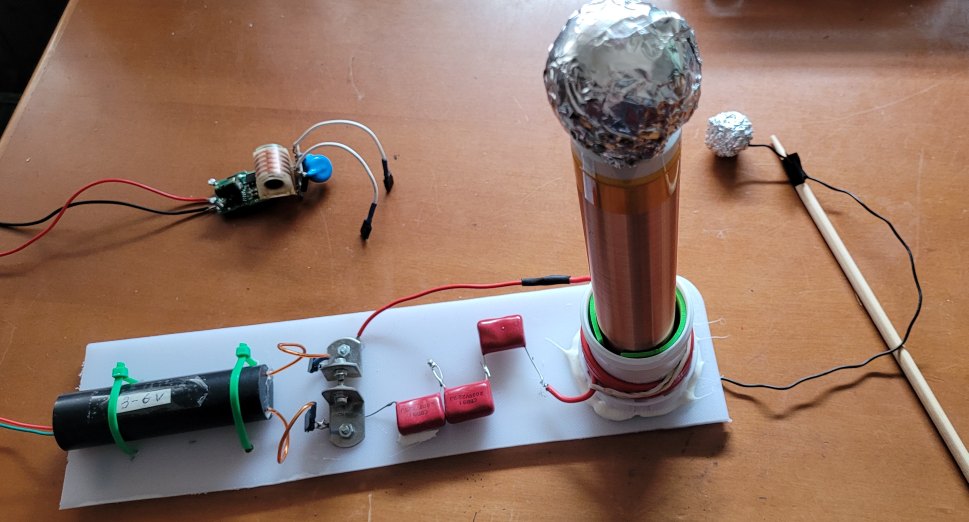

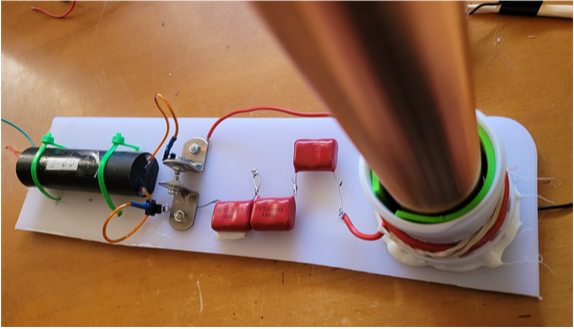

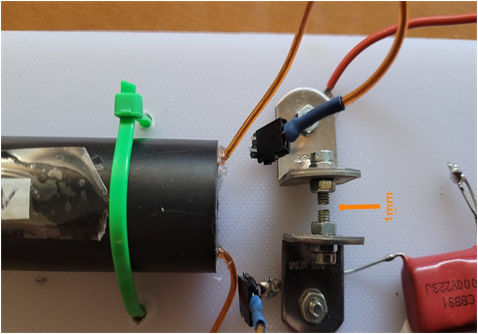

El montaje es muy simple, La salida de los generadores de "media" alta tensión se conectan a dos tornillos (separados 1mm) que descargan la mayor parte de la energía (amperios) de los generadores, pero conservando el voltaje. Esto tiene dos ventajas, por un lado evita su destrucción por sobrecalentamiento y por otro reduce mucho la que llega al resto del circuito. Además, al pasar por los tres condensadores de 2000v y 22nF y hacer la elevación del voltaje del primario al secundario nos queda un voltaje de unos 40.000 voltios, pero con una intensidad minúscula.

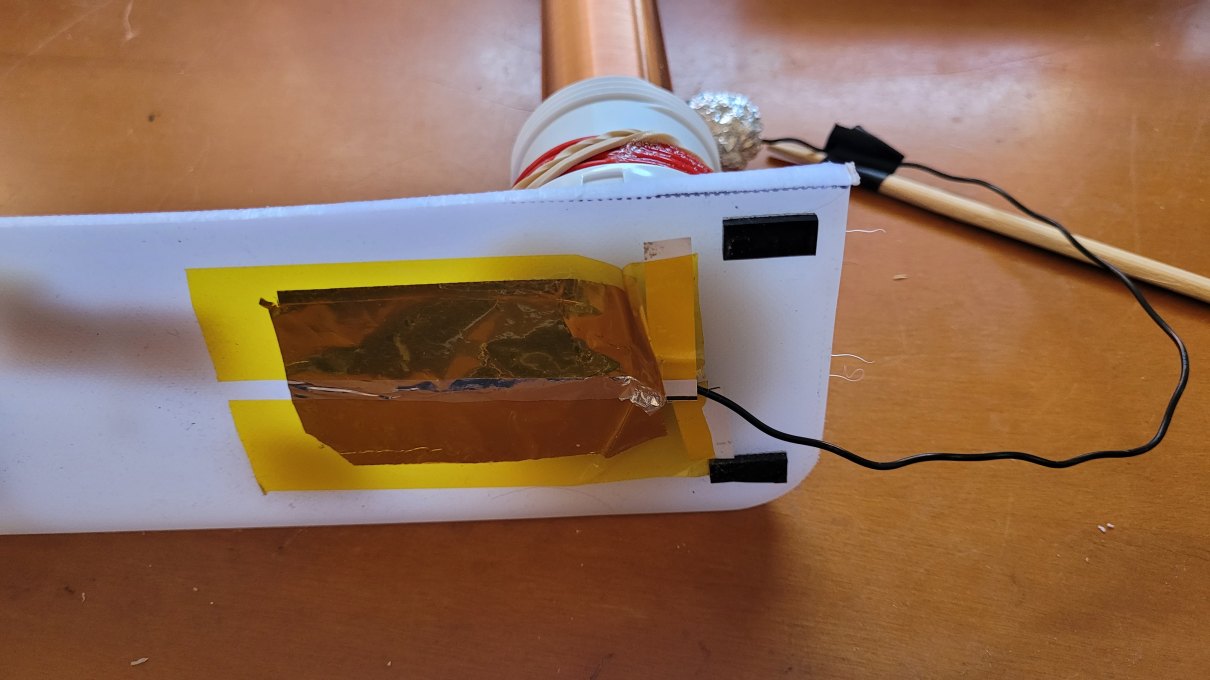

El primario tiene cinco espiras con cable de cobre de 1mm enrolladas en un trozo de tubo PVC y con el secundario dentro. El cable inferior del secundario va pegado a través de un agujero de la tabla de montaje a un trozo de papel de aluminio y el cable superior a una bola de ping pong recubierta del mismo papel. Rascar un poco el esmaltado de los finales de los hilos del secundario.
El primario tiene cinco espiras con cable de cobre de 1mm enrolladas en un trozo de tubo PVC y con el secundario dentro. El cable inferior del secundario va pegado a través de un agujero de la tabla de montaje a un trozo de papel de aluminio y el cable superior a una bola de ping pong recubierta del mismo papel. Rascar un poco el esmaltado de los finales de los hilos del secundario.
ATENCIÓN: La descarga de chispas "spark gap" entre los tornillos produce ondas radioeléctricas de gran intensidad que afectan a circuitos electrónicos próximos. En mi caso y a menos de un metro, se puso a cero la fecha y hora de mi estación meteorológica, desemparejó un mando a distancia de 315Mhz y apagó un momento el monitor del PC. Sin averías permanentes.
Por tanto, evitar la cercania de personas que lleven dispositivos electrónicos médicos, como marcapasos, sensor de glucemia implantable, etc.
Por tanto, evitar la cercania de personas que lleven dispositivos electrónicos médicos, como marcapasos, sensor de glucemia implantable, etc.
